Будьте в курсе последних разработок Zhuoyan, включая новости компании, технологические прорывы, отраслевую информацию, а также информацию о нашем сотрудничестве в области исследований и разработок и признанных достижениях.
Оборудование для десульфурации работает в сложных химических и термических условиях, особенно при воздействии агрессивных реакционных сред и высокотемпературных технологических потоков. Выбор подходящего антикоррозионного покрытия требует учета химического состава, рабочей температуры, материала подложки, конструкции оборудования и необходимой толщины покрытия.
Распространенные варианты покрытия для промышленных антикоррозионных покрытий включают PFA, FEP, ETFE (F40) и HALAR (F30). Подходящий материал и метод нанесения зависят от конкретной конфигурации оборудования и условий эксплуатации. Для конденсаторов мокрой сероочистки особое внимание необходимо уделять поверхностям фланцевого уплотнения, трубным решеткам, внутренним решеткам и донным U-образным резервуарам с кислотой, где однородность покрытия, сложная геометрия и термическое воздействие могут повлиять на долгосрочную производительность.
Указанные максимальные размеры заготовки для напыления — до Ø3,8 м × 3,8 м × 8,2 м. Соответствие этих размеров должно быть подтверждено фактической геометрией заготовки и требованиями выбранного процесса нанесения покрытия.
Прежде чем выбрать антикоррозионное покрытие для оборудования сероочистки, необходимо четко определить рабочую среду. Особенно важна следующая информация:
Эти условия обеспечивают основу для оценки химической совместимости, выбора покрытия, требований к применению и критериев проверки. Материал покрытия не следует выбирать исключительно по его общей коррозионной стойкости; его пригодность должна быть подтверждена для фактического химического состава и условий эксплуатации.
Некоторые фторполимерные покрытия используются в промышленной защите от коррозии. Каждый из них имеет определенные характеристики материала, и соответствующий вариант следует выбирать в зависимости от технологической среды, температуры, подложки и конфигурации оборудования.
| Материал покрытия | Рекомендации по применению |
|---|---|
| ПФА | Рассматривается для применений, требующих химической стойкости и внутренней поверхности с фторполимерным покрытием, при соблюдении указанных условий эксплуатации. |
| ФЭП | Используется для избранных применений защиты от коррозии, где свойства материала и эксплуатационные пределы соответствуют технологическим требованиям. |
| ЭТФЭ (F40) | Используется для нанесения определенных покрытий, включая выбранные компоненты конденсатора, в соответствии с требуемой температурой и химическими условиями. |
| ХАЛАР (F30) | Используется для некоторых промышленных антикоррозионных покрытий. Его пригодность должна быть подтверждена для конкретной химической среды и рабочей среды. |
Коррозионная стойкость и температурные характеристики этих материалов не идентичны. Химический состав, концентрация, продолжительность воздействия, структура покрытия и условия, в которых подвергаются отдельные компоненты оборудования, должны быть проверены до завершения разработки системы покрытия.
Указанная толщина антикоррозионного покрытия может составлять от 0,3 мм до 1,5 мм в зависимости от требований заказчика и выбранной системы покрытия. Требуемая толщина должна быть определена до производства и проверена с использованием метода контроля, соответствующего покрытию и конструкции оборудования.
Однородность особенно важна вокруг отверстий, фланцевых уплотнительных поверхностей и других геометрически сложных участков. Чрезмерное накопление покрытия или неравномерное нанесение могут нарушить заданные размеры компонентов и условия уплотнения. Готовое покрытие должно соответствовать согласованной толщине и критериям приемки.
Материалы подложек, рассматриваемые для промышленных антикоррозионных применений, включают:
Соответствующая подготовка поверхности и процедура нанесения зависят от материала основания. Не каждый процесс нанесения покрытия подходит для каждой основы, поэтому требования к совместимости, подготовке поверхности и адгезии следует оценивать для конкретной комбинации покрытия и основного материала.

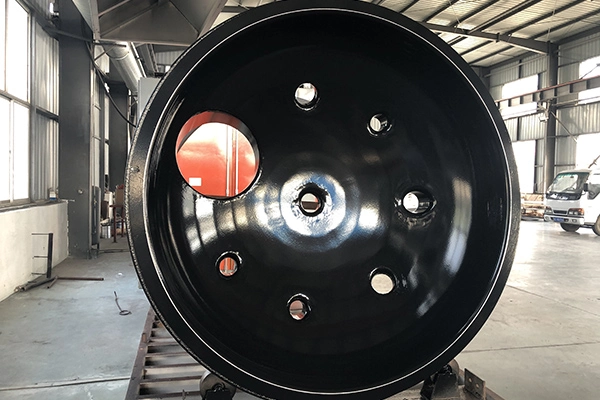

Контролируемый процесс распыления необходим для достижения заданного состояния покрытия. Точная процедура зависит от выбранного материала, подложки, геометрии оборудования и производственных требований.
Параметры процесса следует контролировать в соответствии с выбранным материалом и подложкой. Особое внимание следует уделять однородности покрытия и предотвращению потеков покрытия вокруг отверстий, поверхностей фланцев и других критических участков.
В перечень цветов покрытия входят:
Наличие цвета должно быть подтверждено в соответствии с выбранным материалом покрытия и требованиями к нанесению.
Конденсаторы мокрой десульфурации могут быть расположены вертикально или горизонтально. Их внутренняя структура и условия эксплуатации различаются, поэтому выбор материала покрытия, требования к толщине и детали конструкции следует оценивать для каждого компонента, а не наносить равномерно по всему конденсатору.
Вертикальный конденсатор мокрой сероочистки состоит из четырех основных секций: верхней крышки, верхней трубной доски, нижней трубной доски и нижнего U-образного резервуара для кислоты. Каждая секция имеет разные требования к контактной температуре и покрытию.
| Компонент | Указанное покрытие | Толщина покрытия | Заявленная контактная температура | Ключевые соображения |
|---|---|---|---|---|
| Верхняя крышка | Распыление ETFE (F40) или HALAR (F30) | 1 мм | Не выше 120°С | Следите за тем, чтобы на уплотняемой поверхности фланца не было потеков покрытия, и поддерживайте равномерную толщину покрытия. |
| Верхняя трубная пластина | Распыление ETFE (F40) или HALAR (F30) | 1 мм | Не выше 150°С | Не допускайте растекания покрытия вокруг отверстий и поддерживайте равномерное покрытие по всей пластине. |
| Нижняя трубная пластина | ПФА распыление | 1 мм | Примерно 260°С | Особое внимание уделите отверстиям, избегая потеков покрытия и неравномерной толщины. |
| Нижний U-образный резервуар для кислоты | Футеровка из ПТФЭ или напыление из ПФА | Требуется подтверждение для выбранного процесса | Максимальная рабочая температура заявлена до 290°C. | Сложная геометрия и сложные температурные условия требуют специального рассмотрения конструкции и защиты. |
Для верхней крышки предусмотрено напыление ETFE (F40) или HALAR (F30) с толщиной покрытия 1 мм и заявленной температурой контакта, не превышающей 120°C. Уплотняющая поверхность фланца требует особого внимания, поскольку потеки или чрезмерное накопление покрытия могут повлиять на поверхность уплотнения. Покрытие должно быть равномерным по всей указанной поверхности.
Верхняя трубная пластина предназначена для распыления ETFE (F40) или HALAR (F30), имеет толщину 1 мм и заявленную температуру контакта, не превышающую 150°C. Отверстия требуют тщательного контроля нанесения, чтобы предотвратить потеки покрытия и сохранить заданную геометрию.
Напыление PFA предусмотрено для нижней трубной доски толщиной 1 мм и заявленной температурой контакта примерно 260°C. Поскольку пластина содержит множество отверстий и переходов, важными факторами при проверке являются однородность покрытия и контроль накопления материала.
Для нижнего U-образного резервуара с кислотой определены два варианта конструкции: футеровка из ПТФЭ и напыление из ПФА. Геометрия резервуара может усложнить любой процесс, а заявленная максимальная рабочая температура может достигать 290°C.
В предоставленной проектной информации указан слой кислотостойкого кирпича толщиной 300–500 мм на покрытой поверхности, чтобы ограничить прямое термическое воздействие и воздействие. Учитывая жесткие температурные условия, материал покрытия, защитный слой, детали интерфейса и вся конструкция должны быть проверены на соответствие фактическим технологическим требованиям до завершения проектирования.
Горизонтальный конденсатор мокрой десульфурации имеет пять основных секций: верхнюю крышку, решетчатую пластину для удаления запотевания, трехсекционную трубную секцию, решетчатую пластину насадки и нижний U-образный резервуар для кислоты.
| Компонент | Указанное покрытие | Толщина покрытия | Заявленная контактная температура | Ключевые соображения |
|---|---|---|---|---|
| Верхняя крышка | ПФА распыление | 1 мм | Примерно 180°С | Убедитесь в однородности покрытия и состоянии соответствующих соединительных поверхностей. |
| Решетка для удаления запотевания | ПФА распыление | 1 мм | Примерно 180°С | Проверьте покрытие структуры сетки и ее сложной геометрии. |
| Трехсекционная трубчатая секция | ПФА распыление | 1 мм | Примерно 200–250°С | Проверьте пригодность покрытия для указанной температуры и фактической технологической среды. |
| Упаковочная решетка | Подлежит подтверждению | Подлежит подтверждению | Подлежит подтверждению | Определите требования к покрытию и эксплуатации исходя из конкретных условий эксплуатации компонента. |
| Нижний U-образный резервуар для кислоты | Футеровка из ПТФЭ или напыление из ПФА | Требуется подтверждение для выбранного процесса | Максимальная рабочая температура заявлена до 280°C. | Ознакомьтесь со способом строительства, сложной геометрией и необходимой теплозащитой. |
Распыление PFA предусмотрено для верхней крышки и противозапотевающей решетчатой пластины с толщиной покрытия 1 мм и заявленной контактной температурой примерно 180°C. Решетка для удаления запотевания имеет более сложную геометрию поверхности, чем плоская пластина, что делает особенно важным обеспечение равномерного покрытия и проверки.
Трехсекционное сечение трубы рассчитано на напыление PFA толщиной 1 мм с заявленным диапазоном контактных температур примерно 200–250°C. Характеристики покрытия следует оценивать с учетом фактической технологической среды и рабочего цикла, включая изменения температуры во время работы.
Плита насадочной решетки идентифицируется как одна из пяти основных секций горизонтального конденсатора, но в прилагаемой информации не указаны конкретный материал покрытия, толщина и температура контакта. Эти параметры должны быть подтверждены в соответствии с фактическими условиями эксплуатации компонента и требованиями по защите от коррозии.
Футеровка из ПТФЭ и напыление из ПФА считаются потенциальными методами строительства нижнего U-образного резервуара с кислотой. Сложная форма детали может затруднить нанесение покрытия или установку футеровки, а заявленная максимальная рабочая температура может достигать 280°C.
В предоставленной проектной информации указано, что слой кислотостойкого кирпича толщиной 300–500 мм поверх покрытой поверхности помогает снизить прямое термическое воздействие и удары. Пригодность этого защитного устройства следует оценивать как часть всего проекта оборудования, включая фактический температурный профиль и требования к системе покрытия или футеровки.
Значения температуры, указанные для отдельных секций конденсатора, являются входными данными для конкретного применения. Их не следует интерпретировать как универсальные эксплуатационные ограничения для оборудования с футеровкой из PFA, FEP, ETFE, HALAR или PTFE.
Фактическая пригодность покрытия или футеровки зависит от нескольких факторов:
Перед выбором материала покрытия или утверждением конструкции конденсатора необходимо сверить указанные температуры и детали конструкции с реальными условиями технологического процесса. Если компонент работает вблизи указанного предела материала, вся сборка и любые дополнительные меры защиты требуют особого внимания.
Антикоррозионное напыление оборудования для десульфурации требует скоординированного рассмотрения материала покрытия, подложки, толщины, геометрии оборудования, рабочей температуры и химической совместимости. PFA, FEP, ETFE (F40) и HALAR (F30) предоставляют различные варианты материалов для отдельных промышленных применений, но окончательный выбор должен основываться на реальных условиях эксплуатации.
Конденсаторы мокрой десульфурации требуют оценки каждого компонента, поскольку верхние крышки, трубные решетки, решетчатые конструкции и нижние U-образные резервуары для кислоты могут подвергаться воздействию разных температур и создавать различные проблемы с покрытием. Особое внимание следует уделять фланцевым уплотнительным поверхностям, отверстиям, сложной геометрии и компонентам, подвергающимся суровым термическим условиям.
Четкие эксплуатационные данные, соответствующий процесс нанесения покрытия, определенные критерии проверки и проверка всей конструкции составляют основу для подходящего антикоррозионного решения. Окончательные спецификации покрытия и меры защиты должны быть подтверждены конструкцией оборудования и фактическими технологическими требованиями перед изготовлением и эксплуатацией.
