Наш ассортимент продукции включает в себя оборудование с листовой футеровкой из ПТФЭ, оборудование для напыления и валкового покрытия из ПТФЭ, оборудование с пластиковой футеровкой, стальные трубы и фитинги с футеровкой из ПТФЭ, а также соответствующие фторполимерные компоненты, изготовленные из PTFE, PFA, ETFE, FEP и других современных материалов.

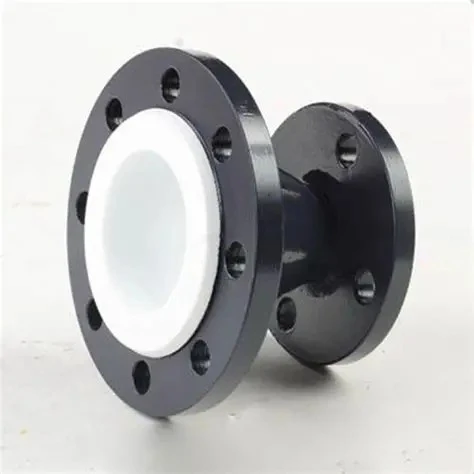

Переходники с футеровкой из ПТФЭ предназначены для соединения труб различного диаметра в коррозионностойких промышленных трубопроводных системах. Они обеспечивают постепенный переход между большими и меньшими секциями трубы, сохраняя при этом облицованный канал для потока агрессивных сред.Чжояньявляется китайским производителем и поставщиком фитингов с футеровкой из ПТФЭ для химических, фармацевтических и других промышленных процессов.
Внутренняя футеровка из ПТФЭ отделяет транспортируемую среду от стального корпуса редуктора, помогая защитить металлическую основу от коррозии, вызванной совместимыми кислотными, щелочными и другими химическими средами. Zhuoyan предлагает индивидуальные входные и выходные диаметры, длину переходников и характеристики фланцев, соответствующие различным схемам трубопроводов и требованиям к соединениям.
Основное различие между концентрическими и эксцентриковыми переходниками заключается в положении их осевых линий. Это структурное различие влияет на то, как переходник устанавливается в трубопровод и как газ или жидкость могут собираться на горизонтальном участке трубы.
| Тип редуктора | Структурное проектирование | Типичные соображения по выбору |
|---|---|---|
| Концентрический переходник с футеровкой из ПТФЭ | Входное и выходное отверстия имеют одну и ту же центральную линию, образуя симметричный переход. | Подходит там, где осевая линия трубы должна оставаться выровненной, включая многие вертикальные трубопроводы. Подтвердите ориентацию установки и доступное пространство. |
| Эксцентриковый переходник с футеровкой из ПТФЭ | Впускное и выпускное отверстия имеют смещенные осевые линии, при этом одна сторона остается плоской. | Часто рассматривается для горизонтальных трубопроводов, когда необходимо контролировать накопление газа или удержание жидкости. Ориентация плоской стороны зависит от того, является ли приоритетом предотвращение образования воздушных карманов или облегчение дренажа. |
Для всасывающих линий насоса эксцентриковый переходник, установленный плоской стороной вверх, может помочь предотвратить образование воздушных карманов. В тех случаях, когда требуется полный дренаж, более подходящим может оказаться расположение плоской стороной вниз. Окончательную конфигурацию следует согласовывать с компоновкой трубопроводов и эксплуатационными требованиями, а не выбирать только по ориентации трубопровода.
Переходник должен соответствовать как размерам присоединяемых труб, так и установочным размерам. Компания Shandong Zhuoyan New Materials Co., Ltd. может настроить диаметр входного и выходного отверстия, длину переходника и стандарт фланца в соответствии с требованиями проекта.
В проектах замены проверка существующих размеров переходника и фланцевых соединений перед заказом может помочь избежать несоответствий при установке. Для новых трубопроводных систем геометрию переходника следует выбирать вместе с окружающими трубами и другими фитингами.
Футеровка из ПТФЭ обеспечивает коррозионностойкий внутренний барьер между технологической средой и стальным корпусом. Его химическую совместимость следует оценивать в зависимости от состава среды, концентрации, рабочей температуры и условий эксплуатации.
Плавный внутренний переход позволяет избежать неоправданно резкого изменения проходного сечения при соединении труб разного диаметра. Правильно подобранная геометрия переходника может помочь ограничить возмущения потока и удержание среды, хотя фактическое сопротивление потоку и турбулентность также зависят от скорости потока, соотношения диаметров, длины переходника и более широкой конструкции трубопровода.
Перед отправкой каждый переходник с футеровкой из ПТФЭ подвергается высоковольтной проверке искровыми отверстиями для проверки целостности футеровки. Эта проверка помогает выявить потенциальные нарушения целостности барьера из ПТФЭ до того, как фитинг будет установлен в технологическую линию.
Концентрический переходник сохраняет общую осевую линию между впускным и выпускным отверстиями, тогда как эксцентричный переходник имеет смещенную осевую линию и одну плоскую сторону. Концентрические конструкции обычно рассматриваются там, где требуется выравнивание осевой линии. Эксцентриковые конструкции могут быть полезны на горизонтальных линиях, где необходимо контролировать накопление воздуха или удержание жидкости. Соответствующий тип и ориентация зависят от схемы расположения трубопроводов и эксплуатационных требований.
Эксцентриковая конфигурация может рассматриваться для работы с жидким навозом при условии технического подтверждения. Пригодность зависит от состава суспензии, характеристик твердых частиц, условий потока, геометрии переходника и требований к футеровке. Перед заказом предоставьте подробную информацию о носителе и условия эксплуатации для оценки.
Да. Стандарт фланца и присоединительные размеры могут быть указаны в зависимости от конструкции трубопровода. Пожалуйста, предоставьте существующие характеристики фланцев, номинальные размеры труб и соответствующие чертежи, чтобы можно было подтвердить требуемую конфигурацию соединения.
Укажите входной и выходной диаметры, тип переходника, требуемую длину, стандарт фланца, транспортируемую среду, рабочую температуру, условия давления и количество. Для проектов по замене также могут оказаться полезными существующие чертежи изделий или габаритные размеры.
Свяжитесь с Zhuoyan для получения индивидуальных требований к переходнику с футеровкой из ПТФЭ. Как производитель и поставщик из Китая, мы можем обсудить размеры переходников, концентрическую или эксцентричную конфигурацию, а также фланцевые соединения в соответствии с конструкцией вашего трубопровода. Отправьте свои технические требования, чтобы запросить подробную информацию о продукте и заводское предложение.
