Переходник для трубопроводов химического производства с футеровкой из ПТФЭ

Переходник для трубопроводов химического производства Zhuoyan с футеровкой из ПТФЭ представляет собой важный трубопроводный фитинг, используемый для соединения труб различного диаметра в системах химической переработки. Изделие сочетает в себе внешнюю оболочку из углеродистой или нержавеющей стали с плотным футеровкой из ПТФЭ, что обеспечивает механическую прочность и исключительную коррозионную стойкость. Этот восстановитель широко применяется в химической, фармацевтической, нефтехимической и хлорщелочной промышленности, где работают с агрессивными кислотами, щелочами и органическими растворителями. Zhuoyan уделяет особое внимание точному производству, чтобы гарантировать целостность вкладыша и герметичность.

Что такое переходник для трубопроводов химического производства с футеровкой из ПТФЭ?

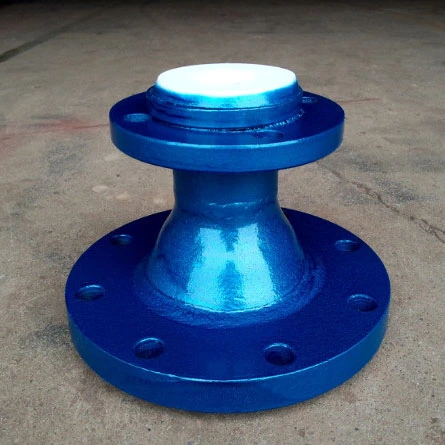

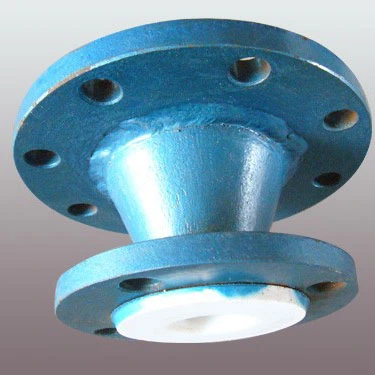

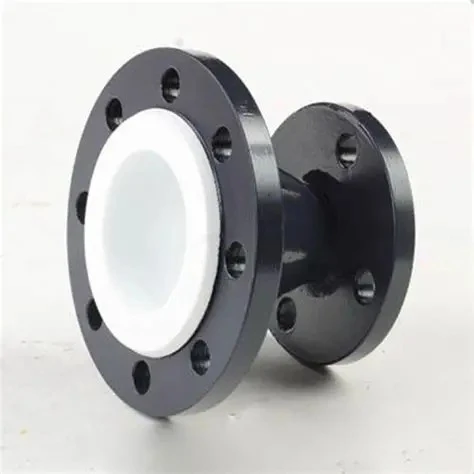

Трубопроводный переходник с футеровкой из ПТФЭ представляет собой конический фитинг, который переводит поток из трубы большего диаметра в трубу меньшего диаметра (или наоборот) в системе трубопроводов. Футеровка из ПТФЭ действует как барьер между металлическим корпусом и агрессивной технологической жидкостью, предотвращая химическое воздействие на металлическую подложку. Такая конструкция позволяет редуктору выдерживать коррозионные среды при высоких температурах и высоком давлении, сохраняя при этом плавные характеристики потока и снижая турбулентность.

Технические характеристики

Ключевые преимущества

· Химическая инертность:Футеровка из ПТФЭ устойчива к обычным агрессивным химическим веществам, включая соляную кислоту, серную кислоту, азотную кислоту и каустическую соду, обеспечивая долговременную стабильность.

· Гладкий ствол:Антипригарная поверхность из ПТФЭ сводит к минимуму перепад давления, уменьшает образование накипи и облегчает очистку.

· Механическая защита:Стальная внешняя оболочка обеспечивает структурную поддержку от внешних нагрузок и ударов, в то время как вкладыш остается химически защищенным.

· Герметичная конструкция:Прецизионно обработанные поверхности фланцев и перекрытие вкладышей обеспечивают плотное уплотнение в точках соединения.

· Настраиваемые размеры:Zhuoyan предлагает переходники различного диаметра, номинального давления и торцевых соединений, подходящие для существующих трубопроводных систем.

· Длительный срок службы:Правильно установленные редукторы Zhuoyan обеспечивают стабильную работу в течение длительного времени, сокращая частоту технического обслуживания и затраты на замену.

Области применения

· Химические перерабатывающие заводы:Транспорт кислот, щелочей, солей и органических растворителей в реакторах, ректификационных колоннах и резервуарах-хранилищах.

· Нефтехимия и нефтепереработка:Перенос коррозионных сред в установках крекинга, системах сероочистки и линиях очистки отходов.

· Отделка и покрытие металла:Кислотные травильные ванны, травильные растворы и обработка сточных вод.

· Производство электроэнергии:Системы десульфурации дымовых газов (ДДГ) и контуры охлаждающей воды с агрессивными присадками.

Производственный процесс и рабочий процесс

1. Подготовка оболочки:Стальные трубы разрезаются, свариваются (при необходимости) и подвергаются механической обработке до заданных размеров переходника и поверхностей фланцев.

2. Формование вкладыша:Порошок ПТФЭ спрессовывают и спекают в заготовку, или лист ПТФЭ оборачивают и сплавляют, образуя однородный слой футеровки.

3. Вставка вкладыша:Вкладыш из ПТФЭ вставляется в стальной корпус, при этом поверхность фланца вкладыша перекрывает поверхность стального фланца для уплотнения.

4. Облицовка фланца:Поверхности фланцев обработаны плоско, чтобы обеспечить гладкую и ровную поверхность для уплотнения прокладки.

5. Вакуумный тест:Каждый переходник подвергается испытанию на вакуумную герметичность для выявления возможных пустот или расслоений между вкладышем и кожухом.

6. Испытание гидростатическим давлением:Собранный редуктор испытывается давлением, превышающим номинальное в 1,5 раза, на герметичность и структурную целостность.

7. Окончательная проверка:Проверка размеров, измерение толщины вкладыша и визуальный осмотр перед упаковкой.

Меры предосторожности при использовании

· Температурные пределы:Не превышайте максимальную постоянную рабочую температуру футеровки из ПТФЭ, чтобы предотвратить размягчение или деформацию ползучести.

· Скачки давления:Избегайте внезапных скачков давления или гидроударов, которые могут повредить футеровку или вызвать ослабление соединения.

· Химическая совместимость:Хотя ПТФЭ в целом устойчив, всегда проверяйте его совместимость с конкретными технологическими жидкостями, особенно при повышенных температурах.

· Затяжка фланцевых болтов:Следуйте рекомендуемой последовательности и значениям затяжки, чтобы обеспечить равномерное сжатие прокладки и избежать деформации гильзы.

· Обращение и хранение:Защищайте поверхности фланцев и вкладышей от царапин и ударов во время транспортировки и хранения. Хранить в помещении и вдали от прямых солнечных лучей.

· Проверка перед использованием:Перед установкой проверьте поверхность вкладыша или фланца на наличие видимых повреждений. При обнаружении трещин или деформаций замените.

Часто задаваемые вопросы

В1: Может ли этот редуктор работать с соляной кислотой при температуре 150°C?

A1: Да, ПТФЭ стабилен в соляной кислоте при температуре до 180°C. Тем не менее, проверьте условия давления и проконсультируйтесь с Zhuoyan для получения конкретных рекомендаций по обслуживанию.

В2: Каково стандартное время выполнения заказных размеров?

A2: Стандартные размеры обычно доступны в течение 10–20 рабочих дней. Для изготовления нестандартных диаметров или специальных материалов может потребоваться 25–30 рабочих дней, в зависимости от количества заказа.

В3: Предоставляет ли Zhuoyan руководства по установке или видеоролики?

А3:Да, Чжоянь предоставляет инструкции к каждому заказу. При необходимости может быть предоставлено удаленное видеоруководство.

Q4: Могу ли я получить образец для тестирования перед оптовым заказом?

A4: Да, заказы образцов приветствуются. Пожалуйста, свяжитесь с нашим отделом продаж, чтобы обсудить технические характеристики, стоимость и время изготовления образцов.
