Переходник для фармацевтических труб с футеровкой из ПТФЭ

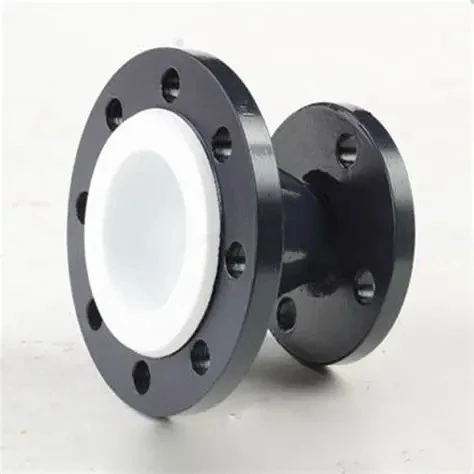

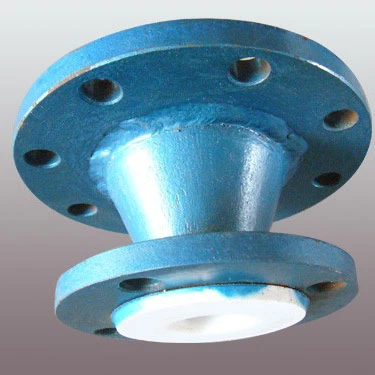

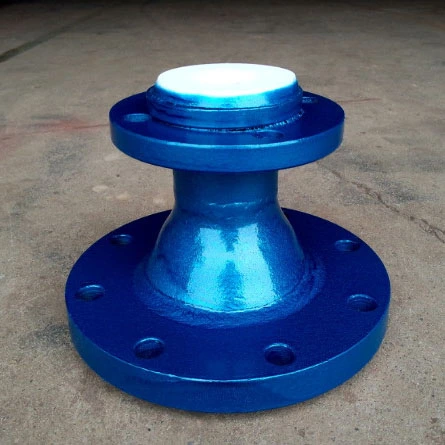

Переходник для фармацевтических труб с футеровкой из ПТФЭ, предлагаемый заводом Zhuoyan из Китая, представляет собой трубный фитинг, который соединяет две трубы разного диаметра, сохраняя при этом коррозионностойкую внутреннюю поверхность. Редуктор состоит из внешней оболочки из углеродистой или нержавеющей стали с вкладышем из ПТФЭ (политетрафторэтилена), прикрепленным к внутренней поверхности. Эта конструкция сочетает в себе структурную прочность стали с химической стойкостью ПТФЭ, что делает ее подходящей для работы с агрессивными жидкостями в фармацевтической, химической и пищевой промышленности.

Техническая спецификация

Что такое переходник для фармацевтических труб с футеровкой из ПТФЭ?

Переходник для фармацевтических труб с футеровкой из ПТФЭ — это специализированный фитинг, используемый для перехода между размерами труб в технологических системах, где чистота продукта и коррозионная стойкость имеют решающее значение. Он имеет футеровку из ПТФЭ, которая изолирует технологическую жидкость от стенок металлической трубы. Эта конфигурация обычно используется в фармацевтическом производстве, где важно поддерживать целостность продукта и предотвращать загрязнение металлами.

Принцип работы

Переходник для фармацевтических труб с футеровкой из ПТФЭ обеспечивает плавный, химически инертный путь потока между трубами разных размеров. Футеровка из ПТФЭ формируется внутри стальной оболочки посредством процесса формования или экструзии, создавая бесшовный барьер, предотвращающий контакт технологической среды с металлической поверхностью. При установке в систему трубопроводов переходник позволяет жидкости перетекать из трубы большего диаметра в трубу меньшего диаметра (или наоборот), сохраняя при этом постоянную, защищенную от коррозии внутреннюю поверхность. Фланцевые концы обеспечивают надежное соединение с прокладками для предотвращения утечек.

Преимущества

· Химическая стойкость: Подкладка из ПТФЭ выдерживает воздействие широкого спектра кислот, щелочей и органических растворителей, обычно используемых в фармацевтической промышленности.

· Предотвращение загрязнения: Инертная поверхность из ПТФЭ предотвращает выщелачивание ионов металлов и загрязнение продукта.

· Допуск температуры: Эффективно работает при температуре от -180°C до +160°C, приспосабливаясь к различным условиям процесса.

· Сокращенное обслуживание: Гладкая поверхность из ПТФЭ препятствует загрязнению и образованию накипи, что увеличивает интервалы очистки.

· Прочная конструкция: Стальная внешняя оболочка обеспечивает механическую прочность, а футеровка из ПТФЭ выдерживает химическое воздействие.

Распространенные правильные и неправильные методы использования

Правильные практики:

· Перед установкой проверьте уплотнительные поверхности фланцев на плоскостность и чистоту.

· Используйте соответствующие значения крутящего момента и равномерно затягивайте фланцевые болты.

· Убедитесь, что ориентация переходника соответствует направлению потока, если это применимо.

· Периодически проверяйте целостность уплотнений фланцевых соединений.

Неправильные практики:

· Избегайте царапин или механических повреждений поверхности вкладыша из ПТФЭ.

· Не эксплуатируйте давление, превышающее расчетное.

· Не используйте за пределами указанного диапазона температур.

· Избегайте использования несовместимых материалов прокладок.

Часто задаваемые вопросы

Q1: Какие типы редукторов доступны?
A1:Доступны как концентрические переходники (для вертикальных переходов), так и эксцентриковые переходники (для горизонтальных трубопроводов с сохранением нижнего или верхнего уровня).

Q2: Может ли переходник с футеровкой из ПТФЭ работать в вакууме?
A2:Да, правильно изготовленные переходники с футеровкой из ПТФЭ и соответствующей толщиной стенок можно использовать в условиях вакуума.

Q3: Как выбрать правильный размер переходника?
A3:Выбирайте в зависимости от диаметра впускной и выпускной трубы, рабочего давления, температуры и транспортируемой среды. См. таблицу технических характеристик для комбинаций стандартных размеров.

Q4: Можно ли заменить футеровку из ПТФЭ?
A4:Вкладыш из ПТФЭ прочно прикрепляется к стальному корпусу во время производства. В случае повреждения вкладыша необходимо заменить весь редуктор.
