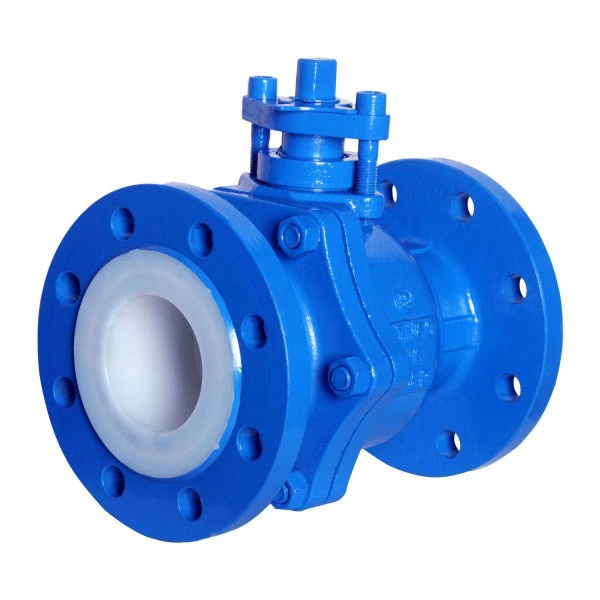

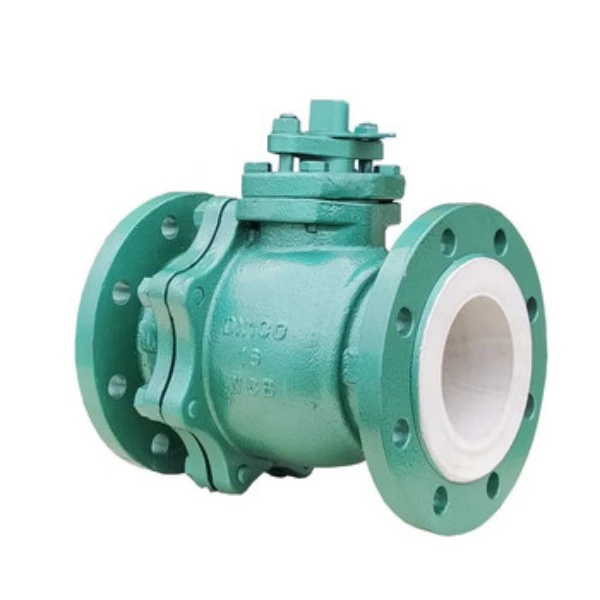

Регулирующий клапан химического производства с футеровкой из ПТФЭ

Регулирующий клапан химического производства с футеровкой из ПТФЭ на заводе в Чжоянь представляет собой специализированное устройство регулирования расхода, предназначенное для агрессивных условий эксплуатации на линиях химического производства. Клапан имеет футеровку из политетрафторэтилена (ПТФЭ), которая служит барьером между технологической средой и металлическим корпусом клапана, предотвращая коррозию и загрязнение. Футеровка из ПТФЭ наносится на все смачиваемые части клапана, включая внутреннюю часть корпуса и уплотнительные поверхности. Такая конструкция позволяет клапану работать с широким спектром агрессивных жидкостей, сохраняя при этом механическую прочность, обеспечиваемую корпусом из углеродистой или нержавеющей стали. Регулирующий клапан может быть оснащен пневматическими или электрическими приводами для автоматического регулирования расхода в промышленных процессах.

Таблица технических характеристик

Принцип работы

Регулирующий клапан химического производства с футеровкой из ПТФЭ работает на основе фундаментального принципа ограничения и модуляции потока. Клапан имеет запорный элемент, такой как пробка, диск или шар, который перемещается внутри футерованного корпуса, изменяя площадь проходного сечения для потока. Когда привод получает управляющий сигнал, он позиционирует запорный элемент относительно седла клапана. В полностью открытом положении проход для потока оказывает минимальное сопротивление. По мере того как запорный элемент движется к седлу, площадь потока уменьшается, создавая перепад давления, который снижает скорость потока. Облицовка из ПТФЭ гарантирует, что коррозионная среда контактирует только с инертной поверхностью фторполимера, а металлические компоненты обеспечивают структурную целостность и выдерживание давления. В регулирующих клапанах проходного типа плунжер перемещается линейно относительно седла. В конструкциях типа «бабочка» диск вращается от 0° до 90° для регулирования потока. Толщина облицовки обычно составляет 3 мм или более, что обеспечивает прочный барьер от химического воздействия и проникновения.

Преимущества

· Коррозионная стойкость:Футеровка из ПТФЭ обеспечивает защиту от широкого спектра агрессивных химикатов, включая соляную кислоту, серную кислоту, азотную кислоту и различные органические растворители. Химическая инертность ПТФЭ делает его подходящим для применений, в которых металлические клапаны подвергаются быстрому разрушению.

· Защита чистоты процесса:Инертная футеровка предотвращает выщелачивание ионов металлов в технологическую жидкость, что делает клапан пригодным для применения в фармацевтической и пищевой промышленности, где чистота продукта имеет решающее значение.

· Работа с низким трением:ПТФЭ имеет низкий коэффициент трения, что снижает рабочий крутящий момент и сводит к минимуму износ уплотнительных поверхностей. Эта характеристика способствует стабильным характеристикам управления в течение длительного периода эксплуатации.

· Контроль утечки:Футеровка из ПТФЭ в сочетании с соответствующими уплотнениями штока обеспечивает возможность перекрытия.

· Температурный диапазон:Клапаны с футеровкой из ПТФЭ обычно работают при температуре от -180°C до 160°C (некоторые конструкции рассчитаны на температуру до 180°C), что соответствует требованиям многих химических процессов по температуре.

Области применения

Регулирующие клапаны химического производства Zhuoyan с тефлоновой футеровкой используются во многих отраслях промышленности, где требуется обращение с агрессивными жидкостями:

· Химическая обработка:Производство кислоты, хлорщелочные установки, системы обработки растворителей и процессы химического синтеза.

· Фармацевтическое производство:Производство API, регенерация растворителей и системы очистки на месте, где чистота продукта имеет важное значение.

· Нефтехимическая промышленность:Обращение с агрессивными средами на нефтеперерабатывающих и нефтехимических производствах.

· Тонкое химическое производство:Производство красителей и пигментов, специальный химический синтез.

· Экологические применения:Очистка сточных вод, десульфурация дымовых газов и обработка химических отходов.

· Пищевая промышленность:Кислотная обработка пищевых продуктов, при которой одной нержавеющей стали недостаточно для обеспечения коррозионной стойкости.

Меры предосторожности при использовании

· Фланцевая защита:Не снимайте крышки фланцев до тех пор, пока клапан не будет готов к установке. Поверхность фланца из ПТФЭ может быть повреждена в результате ударов, изменений температуры или посторонних предметов. Если проверка требует снятия крышки, замените крышки сразу после проверки.

· Выбор прокладки:При соединении с металлическими фланцами из различных материалов используйте соответствующие прокладки для защиты поверхности фланца из ПТФЭ. Как правило, дополнительные прокладки не требуются при соединении с совместимыми фланцами с футеровкой из ПТФЭ.

· Управление температурой:Если утечка происходит при повышенных температурах, сначала снизьте температуру системы до температуры окружающей среды, прежде чем искать причину. Не производите регулировку, пока клапан горячий.

· Без сварки:Не выполняйте сварочные работы на установленном клапане или рядом с ним, так как тепло может необратимо повредить футеровку из ПТФЭ.

· Затяжка болтов:Затягивайте фланцевые гайки равномерно по диагонали с соответствующим моментом затяжки. Если после затяжки утечка сохраняется, проверьте поверхность фланца из ПТФЭ на наличие царапин или вмятин, которые, возможно, потребуется зачистить мелкой наждачной бумагой.

· Направление потока:При установке клапанов с требованиями к направлению убедитесь, что направление потока соответствует стрелке, отмеченной на корпусе клапана.

· Хранилище:Храните клапаны в сухом, вентилируемом помещении. Не ставьте клапаны друг на друга. При длительном хранении держите уплотнительные элементы в слегка открытом положении, чтобы предотвратить необратимую деформацию уплотнительных поверхностей.

· Ручное управление:Не используйте дополнительные рычаги (например, удлинители труб) для принудительного срабатывания клапана. Применяйте только разумную ручную силу.

Как поддерживать

· Регулярный осмотр:Проводите периодические визуальные проверки внешней поверхности корпуса клапана на наличие признаков коррозии или утечек. Во время плановых остановов проверяйте внутреннюю облицовку из ПТФЭ на предмет изменения цвета, трещин, вздутий или расслоений. Выполните эксплуатационные проверки, чтобы обеспечить плавное перемещение из полностью открытого положения в полностью закрытое.

· Правильная очистка:Для очистки используйте мягкие моющие средства и воду. Избегайте агрессивных химикатов, которые могут быть несовместимы с ПТФЭ, и никогда не используйте абразивные чистящие средства, такие как проволочные щетки. Абразивные материалы могут поцарапать поверхность ПТФЭ, ухудшив ее антипригарные свойства и создав пути для химического воздействия.

· Смазка:Наносите смазку только на механические компоненты, такие как резьба штока и узлы привода. Не наносите смазку на поверхности из ПТФЭ, которые контактируют с технологической средой, поскольку футеровка по своей природе является самосмазывающейся.

· Замена компонентов:Заменяйте прокладки и уплотнения в соответствии с графиком профилактического обслуживания или при первых признаках износа или утечки. Эти компоненты спроектированы как расходуемые элементы, и их своевременная замена защищает более дорогой узел клапана.

· Меры предосторожности при обращении:Во время установки и технического обслуживания будьте осторожны, чтобы не допустить появления царапин и вмятин на облицовке. Глубокие царапины представляют собой потенциальные точки отказа. Защищайте клапан от прямых солнечных лучей во время хранения, так как воздействие ультрафиолета может со временем привести к разрушению ПТФЭ.

· Тестирование после технического обслуживания:После любого технического обслуживания или ремонта проверьте клапан в соответствии с действующими стандартами, прежде чем возвращать его в эксплуатацию. Перед установкой убедитесь, что все отремонтированные клапаны соответствуют требованиям по утечкам и производительности.

Часто задаваемые вопросы

Вопрос 1: С какими средами может работать регулирующий клапан с футеровкой из ПТФЭ?
A1:Клапаны с футеровкой из ПТФЭ подходят для большинства агрессивных сред, включая соляную кислоту, серную кислоту, азотную кислоту, органические растворители и различные химические реагенты. ПТФЭ устойчив практически ко всем химическим веществам, за исключением расплавленных щелочных металлов и элементарного фтора.

В2: Какова максимальная рабочая температура?
A2:Стандартные клапаны с футеровкой из ПТФЭ работают при температуре до 160°C. Некоторые конструкции с облицовкой из модифицированного ПТФЭ или альтернативного фторполимера могут обеспечивать расширенный температурный диапазон до 180°C.

В3: Можно ли использовать клапан для регулирования дросселирования?
A3: Да, это регулирующий клапан, предназначенный для модуляции потока. При соответствующей конфигурации привода и позиционера он обеспечивает точное управление потоком с линейными или равнопроцентными характеристиками.

В4: Как выбрать правильный привод?
A4:Выбор привода зависит от размера клапана, рабочего давления, требуемого запорного момента и наличия управляющего сигнала. Пневматические мембранные приводы обычно используются для плавного управления, тогда как электрические приводы используются там, где пневматическое питание недоступно.

В5: Какое обслуживание требуется?
A5:Плановое техническое обслуживание включает периодический визуальный осмотр, проверку работоспособности, очистку мягкими моющими средствами, смазку механических узлов, своевременную замену прокладок и уплотнений.

В6: Каково типичное время выполнения заказа?
A6:Сроки выполнения зависят от спецификации и количества. Свяжитесь с Zhuoyan для получения текущих графиков производства и сметы поставок.

В7: Доступна ли нестандартная конфигурация?
A7:Да, Zhuoyan предлагает индивидуальные материалы корпуса, типы футеровки, варианты приводов и стандарты соединений для удовлетворения конкретных технологических требований.
