Кислотостойкий резервуар для приема химикатов с футеровкой из ПТФЭ

Кислотостойкий резервуар для приема химикатов с футеровкой из ПТФЭ относится к промежуточному буферному оборудованию на технологической стороне, специально оптимизированному для рабочих условий приема кислых жидкостей, в отличие от универсальных приемных резервуаров для мультимедиа и больших статических резервуаров для хранения. Устанавливается на выходных позициях кислотных ректификационных колонн, кислотных реакторов и конденсационных установок для мгновенного сбора горячего кислого конденсата и реакционной сбросной жидкости.

Горячий кислотный конденсат несет в себе как температурное воздействие, так и риск кислотной эрозии; обычные металлические ресиверы подвергаются быстрой коррозии, тогда как обычные пластиковые контейнеры не выдерживают технологического вакуума и ударов высокотемпературного конденсата. Этот ресивер сочетает в себе устойчивый к давлению корпус из углеродистой стали и бесшовную внутреннюю облицовку из ПТФЭ, полностью обернутую, что эффективно справляется с периодическим притоком горячей кислотной жидкости.

Широко используется в линиях синтеза кислоты, травления и регенерации отработанной кислоты и фторхимических линиях регенерации конденсации на зарубежных химических заводах.

Полная таблица технических характеристик

Что такое кислотостойкий резервуар для приема химикатов с футеровкой из ПТФЭ?

Кислотостойкий резервуар для приема химикатов с футеровкой из ПТФЭ представляет собой промежуточную буферную емкость, выдерживающую давление, предназначенную для контуров кислотных химических процессов. Он состоит из устойчивой к давлению внешней оболочки из углеродистой стали и бесшовной внутренней облицовки из ПТФЭ, покрытой вакуумным ламинированием и закрывающей полость резервуара, люк и все соединительные патрубки. Его основной функцией является временный прием и кратковременная буферизация горячего кислотного конденсата и технологической сбросной жидкости, поступающей из вышестоящих реакторов или дистилляционных колонн, перед передачей среды в последующие блоки хранения или обработки. Он не используется для долгосрочного статического складирования или химических реакций перемешивания. Оснащен специальными насадками для входа конденсата, контроля уровня жидкости, балансировки вакуума и выхода кислоты и жидкости. Доступен в вертикальной и горизонтальной конструктивной форме и соединяется с кислотостойкой системой трубопроводов с футеровкой из ПТФЭ с помощью антикоррозионных фланцев HG20536.

Основные преимущества продукта

1. Целенаправленная защита от коррозии для горячего кислотного конденсата Полноразмерная футеровка из ПТФЭ противостоит истиранию и эрозии, вызванной периодически поступающим горячим кислотным конденсатом, решает проблему преждевременного выхода из строя металлических ресиверов при переменном воздействии горячей кислоты.

2. Адаптация к вакуумно-сбалансированному процессу. Стабильная производительность в рабочем состоянии при технологическом микроотрицательном давлении, соответствует рабочему процессу сбора кислотно-конденсата вакуумной перегонки, позволяет избежать расслоения футеровки при периодических колебаниях давления.

3. Многофункциональные сопла, адаптированные для контура кислотного процесса. Предварительно зарезервированные функциональные сопла для входа конденсата, указателя уровня жидкости, вакуумного баланса и слива кислоты и жидкости. Никаких дополнительных отверстий на месте не требуется, что предотвращает повреждение футеровки, вызванное вторичной обработкой.

4. Внутренняя поверхность с низким содержанием остатков для переключения между партиями кислоты. Гладкая антипригарная внутренняя стенка из ПТФЭ уменьшает остатки кислотной среды, удобна для промывки при смене партий кислоты, снижает риск перекрестного загрязнения между производственными циклами разных типов кислоты.

5. Варианты двойной установки Вертикальный компактный тип для установки на платформу над оборудованием; Версия с горизонтальной опорой на седле для цехов ограниченной высоты, гибкая адаптация к схеме расположения трубопроводов вверх-вниз по течению.

6. Совместимость с унифицированным антикоррозионным интерфейсом. Стандартный фланец HG20536 с полной футеровкой из ПТФЭ, бесшовная стыковка с реактором с кислотостойкой облицовкой Zhuoyan, дистилляционной колонной, трубопроводом и фитингами для комплексной комплексной закупки кислотного процесса.

Основные области применения

В основном применяется в технологических буферных звеньях химических производств, связанных с кислотами, с данными о поставках за границу для предприятий неорганической химии Юго-Восточной Азии и Ближнего Востока:

Линия ректификации неорганической кислоты: Прием конденсата соляной кислоты, процесс ректификации азотной кислоты.

Фторхимический завод: Временная буферизация горячего фторокислотного конденсата

Проект утилизации травильно-кислотных отходов: Прием кислотных стоков травильного цеха.

Тонкохимический синтез кислоты: кратковременное буферирование сбрасываемой жидкости кислой реакции.

Экологическая коррозионная очистка сточных вод: предварительный прием концентрированных кислых сточных вод

Опытно-промышленный цех кислотных испытаний: Промежуточный сбор для мелкосерийной пилотной кислотной реакции

Стандартный производственный процесс

1. Цельная сварка корпуса из углеродистой стали, полная полировка внутренней полости резервуара и всех сварных швов сопел для устранения острых углов.

2. Высокотемпературное обезжиривание при температуре 500 ℃ для снятия остаточных сварочных напряжений, предотвращения деформации футеровки под периодическим воздействием горячей кислоты.

3. Тяжелая пескоструйная очистка поверхности внутренней полости класса Sa2,5, гарантирующая высокую адгезионную прочность листа из ПТФЭ.

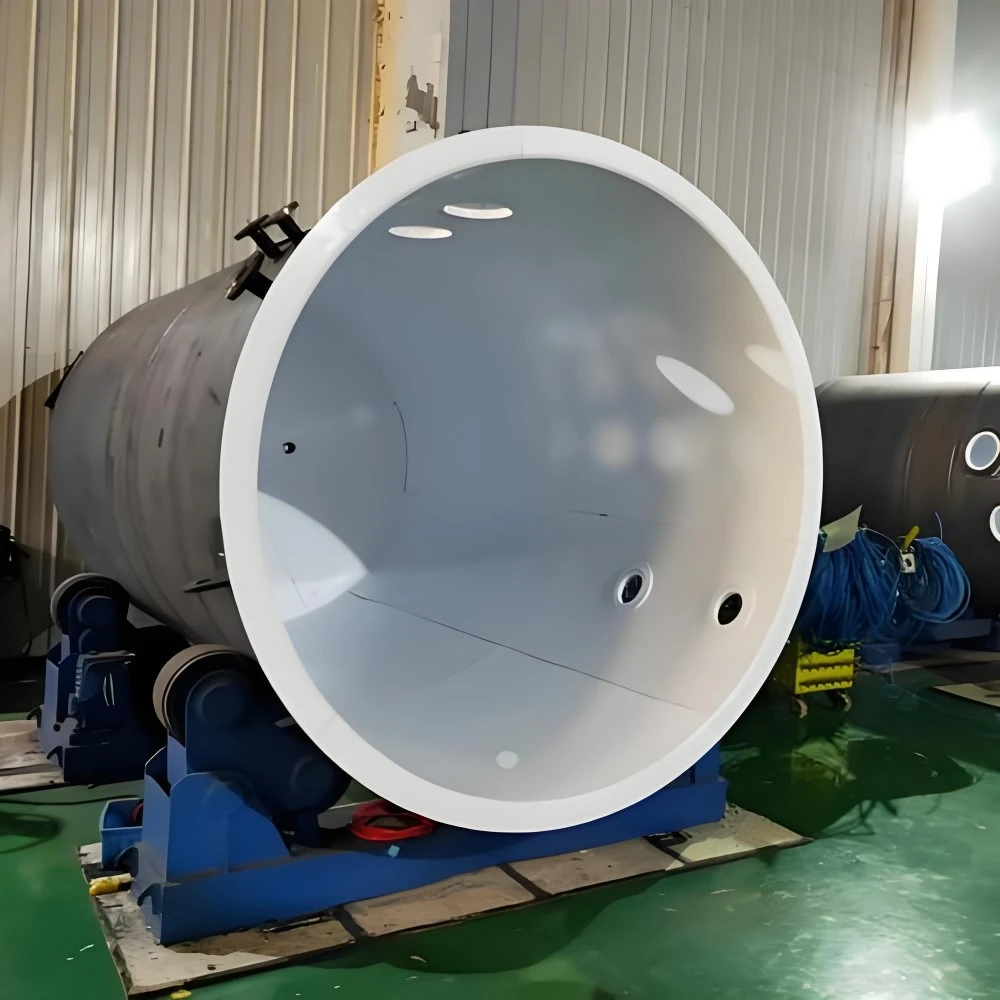

4. Обработка натрием импортированного необработанного листа ПТФЭ; вакуумное бесшовное ламинирование в чистой мастерской класса 10000. Двойная сварка термоплавким PFA для всех переходных углов сопла, подверженных воздействию кислотного конденсата.

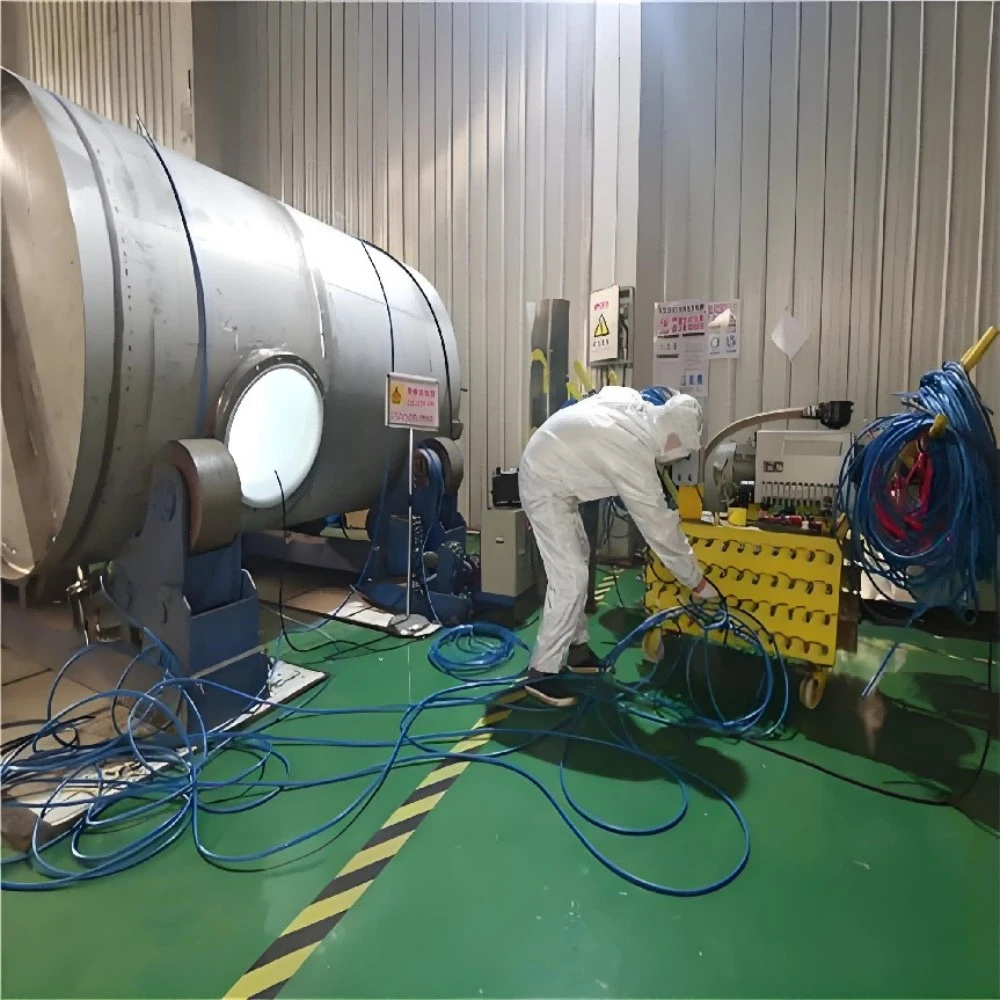

5. Полностенный мобильный искровой сканирующий осмотр напряжением 10 кВ, обнаружение фокуса в местах соединения форсунки-бака-корпуса, уязвимых для проникновения кислоты.

6. Гидравлическое испытание на удержание расчетного давления в 1,2 раза, удержание давления в течение 30 минут без падения давления.

7. Очистка внутренней полости от пыли цеха; каждое отверстие фланца закрыто специальными защитными колпачками из ПТФЭ, защищающими от царапин. Усиленная деревянная упаковка для транспортировки по суше и морю.

Часто задаваемые вопросы

Вопрос 1: Может ли этот кислотостойкий резервуар для приема химических веществ с футеровкой из ПТФЭ собирать горячий конденсат, содержащий плавиковую кислоту? О: Он может работать с горячим конденсатом, содержащим HF, при обновлении до футеровки из ПТФЭ толщиной 3 мм. Пожалуйста, сообщите состав конденсата перед заказом.

Вопрос 2: Какие варианты установки доступны для этого приемного резервуара для кислотной обработки? A: Вертикальный компактный тип для установки на платформе оборудования; Версия с горизонтальной опорой на седле для малой высоты и ограниченной компоновки мастерских.

В3: Разрешается ли бурение на месте для установки дополнительных насадок после доставки? О: Строго запрещено сверление или резка на месте, так как это приведет к разрушению встроенной футеровки из ПТФЭ; подтвердите все положения сопел на этапе предварительного чертежа.

Вопрос 4: Может ли этот приемный резервуар соответствовать существующей кислотостойкой дистилляционной колонне и облицованным трубопроводам? Ответ: Он соответствует унифицированному антикоррозионному стандарту фланцев HG20536 и может напрямую стыковаться с нашим полносерийным кислотостойким фторсодержащим технологическим оборудованием и трубопроводной арматурой.

В5: Какие проверки пройдет каждое судно-получатель перед отправкой? Ответ: Каждый блок подвергается искровому сканированию по всей стенке (особое внимание уделяется соединениям сопел), а также двойному испытанию на герметичность гидравлическим давлением.

В6: На что распространяется официальная гарантия? A: Корпус из углеродистой стали, 10-летняя гарантия на конструкцию; 5-летняя гарантия на подкладку из ПТФЭ (исключая искусственные царапины, удары и повреждения в результате неправильной эксплуатации); насадки и аксессуары Гарантия 2 года.
