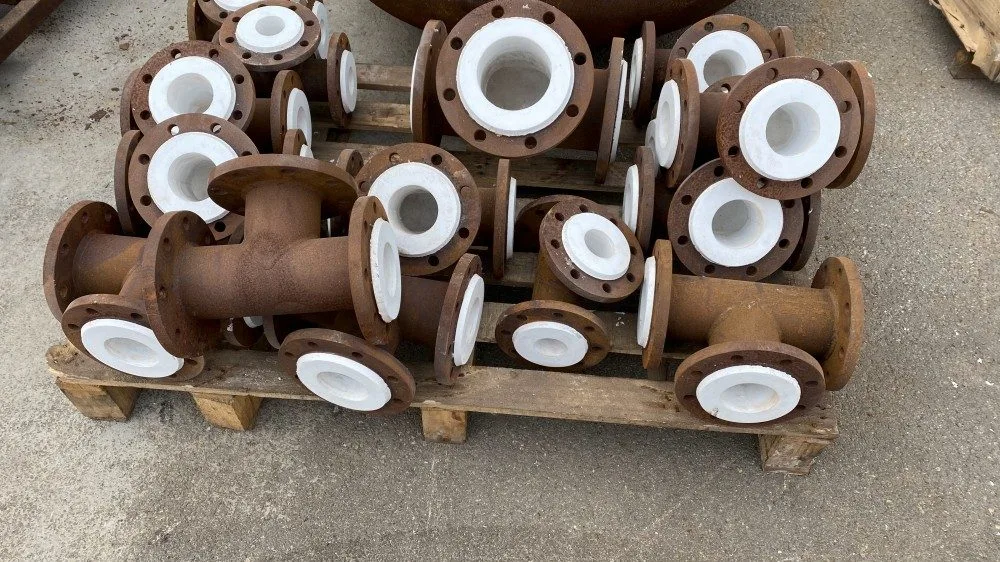

Кислотостойкий химический тройник с подкладкой из ПТФЭ

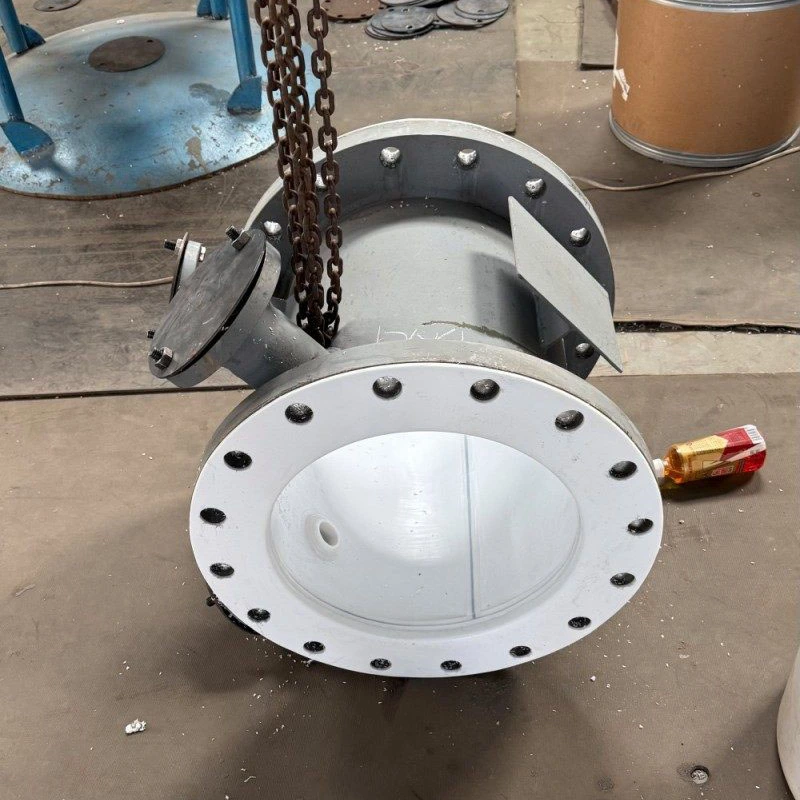

Кислотостойкий химический тройник Zhuoyan с футеровкой из ПТФЭ представляет собой трубную арматуру, предназначенную для химической стойкости в промышленных трубопроводных системах. Изделие имеет металлическую внешнюю оболочку в сочетании с внутренней облицовкой из ПТФЭ, в которой используется механическая прочность стали и химическая инертность ПТФЭ. Т-образная конструкция включает в себя основную трубу и патрубок, образующие Т-образную форму, что позволяет отводить или сводить жидкость в трубопроводных сетях. Эта технология футеровки предотвращает прямой контакт между коррозионно-активными средами и металлической основой, снижая риск протечек, вызванных коррозией, и продлевая срок службы. Тройники Zhuoyan с футеровкой из ПТФЭ производятся с особым вниманием к плотности футеровки и постоянству толщины в соответствии с промышленными требованиями.

Что такое кислотостойкий химический тройник из ПТФЭ?

Кислотостойкий химический тройник с футеровкой из ПТФЭ (также называемый тройником с футеровкой из ПТФЭ или химическим тройником) представляет собой компонент трубопровода, состоящий из металлического корпуса, футерованного политетрафторэтиленом (ПТФЭ) на внутренней поверхности. Он служит ответвлением в трубопроводных системах, позволяя разделить поток с одного входа на два выхода или объединить поток с двух входов в один выход. Футеровка из ПТФЭ действует как барьер между транспортируемой жидкостью и металлической оболочкой, защищая трубу от химического воздействия. Такая конструкция особенно актуальна для применений, связанных с агрессивными химическими веществами, средами высокой чистоты или повышенными температурами, когда стандартные металлические фитинги могут пострадать от коррозии или загрязнения. Кислотостойкие химические тройники с футеровкой из ПТФЭ доступны в одинаковых конфигурациях тройников и переходных тройников и могут быть изготовлены в различных размерах для соответствия различным диаметрам труб.

Приложения

Кислотостойкие химические тройники с футеровкой из ПТФЭ используются в промышленных трубопроводных системах, транспортирующих агрессивные жидкости, жидкости высокой чистоты или среды, требующие контроля загрязнения.

Общие области применения включают в себя:

· Химическая промышленность:Транспорт сильных кислот (серная кислота, азотная кислота, соляная кислота), сильных щелочей (гидроксид натрия, гидроксид калия) и органических растворителей на химических предприятиях.

· Фармацевтическая промышленность:Транспортировка реагентов и активных ингредиентов высокой чистоты, где необходимо поддерживать чистоту продукта.

· Нефтехимия и нефть и газ:Переработка и транспортировка агрессивных углеводородов, высокосернистого газа и химических добавок.

· Водоочистка:Обработка химикатов, вызывающих коррозию, отбеливателей и сточных вод с агрессивными компонентами.

· Пищевая промышленность:Перекачивание кислотных или щелочных пищевых ингредиентов и чистящих растворов там, где требуются гигиена и устойчивость к коррозии.

· Полупроводниковая промышленность:Поставка сверхчистой воды и особо чистых химических реагентов в производстве электроники.

Типичные сценарии включают в себя:

· Линии перекачки кислоты:Транспортировка концентрированной серной кислоты, азотной кислоты или соляной кислоты на химических заводах.

· Системы обработки каустика:Работа с растворами гидроксида натрия или гидроксида калия в целлюлозно-бумажной, текстильной и химической обработке.

· Системы доставки растворителей:Транспортировка органических растворителей, таких как толуол, ксилол и хлорированные углеводороды, где углеродистая сталь может быть подвержена воздействию.

· Системы очистки воды высокой степени чистоты:Распространение деионизированной или сверхчистой воды на фармацевтических и полупроводниковых предприятиях для предотвращения загрязнения металлами.

· Системы очистки отходов:Обработка агрессивных сточных вод и потоков химических отходов на очистных сооружениях.

Принцип работы и производственный процесс

Принцип работы

Футеровка из ПТФЭ действует как химически инертный изолирующий слой между коррозионной средой и металлической оболочкой. ПТФЭ (политетрафторэтилен) — фторполимер со структурой связей углерод-фтор, обеспечивающий высокую химическую стабильность. Материал устойчив к воздействию большинства кислот, щелочей и органических растворителей, за исключением расплавленных щелочных металлов, элементарного фтора и некоторых фторированных соединений при повышенных температурах. Такая инертность позволяет тройнику транспортировать агрессивные среды без нарушения целостности металлической внешней оболочки. Металлический корпус обеспечивает структурную прочность, позволяющую выдерживать системное давление и механические нагрузки, а футеровка из ПТФЭ обеспечивает химическую совместимость с технологической жидкостью.

Производственные процессы

Для футеровок из ПТФЭ используются два основных метода производства:

1. Порошковое формование (изостатическое/компрессионное формование)
Порошок ПТФЭ засыпается в полость формы тройника и подвергается изостатическому прессованию под высоким давлением (обычно около 30 МПа) с последующим процессом спекания для формирования плотного однородного слоя футеровки. Этот процесс обеспечивает более высокую плотность футеровки и улучшенные характеристики.

2. Метод экструзии (толкания).
Порошок ПТФЭ экструдируется в форме трубки, а затем втягивается в металлическую трубу. Этот метод в основном используется для меньших диаметров (до DN100) и с меньшим отрицательным давлением.

После формирования футеровки процесс сборки включает в себя сварку металлических компонентов корпуса и присоединение фланцев в соответствии со стандартными спецификациями для обеспечения целостности соединения и герметизации.

Меры предосторожности при использовании

Для обеспечения оптимального срока службы и безопасной эксплуатации тройников с фторопластовой футеровкой необходимо соблюдать следующие пункты:

1. Пределы температуры и давления:

· Диапазон рабочих температур: от -180°C до +160°C при положительном давлении.

· Номинальное давление: Обычно до 2,5–3,0 МПа в зависимости от размера и процесса.

2. Установка:

· Перед установкой уплотнительные поверхности фланцев должны быть защищены от царапин, порезов и ударов.

· Запрещается производить сварку, резку и нагрев металлического корпуса после нанесения футеровки; соблюдать дистанцию ​​не менее 1 метра от источников тепла.

· При креплении фланцевых соединений используйте соответствующие прокладки и соответствующие моменты затяжки.

3. Хранилище:

· Хранить в крытом помещении, вдали от прямых солнечных лучей и дождя.

· Избегайте штабелирования тяжелых предметов или ударов, которые могут повредить облицовку.

4. Ограничения:

· ПТФЭ не пригоден для расплавленных щелочных металлов, элементарного фтора или некоторых фторированных соединений, таких как трифторид хлора и гексафторид урана.

· Предельные значения температуры и давления не должны превышаться одновременно; более высокие температуры могут снизить максимально допустимое давление.

Часто задаваемые вопросы

Вопрос 1. С какими химическими веществами могут работать тройники с тефлоновым покрытием?
А1:ПТФЭ устойчив к большинству кислот, щелочей и органических растворителей. Совместим с серной кислотой, азотной кислотой, соляной кислотой, гидроксидом натрия и многими органическими растворителями. Исключение составляют расплавленные щелочные металлы, элементарный фтор и некоторые фторированные соединения при повышенных температурах.

В2: Какой диапазон температур поддерживают эти футболки?
А2:Тройники с футеровкой из ПТФЭ можно использовать при положительном давлении от -180°C до +160°C. Температурные пределы ниже в условиях вакуума, в зависимости от производственного процесса.

Вопрос 3: Какие размеры доступны для тройников с футеровкой из ПТФЭ?
А3:Стандартные размеры обычно варьируются от DN15 (1/2 дюйма) до DN600 (24 дюйма), доступны конфигурации как равного, так и переходного тройника. Возможно изготовление нестандартных размеров в соответствии с требованиями конкретного проекта.

Вопрос 4: Как проверяется качество футеровки из ПТФЭ?
А4:Целостность футеровки обычно проверяется с помощью искрового испытания (обнаружения электрического разряда) при определенных напряжениях (обычно 10–25 кВА) для выявления любых микроотверстий или дефектов в слое футеровки. Испытания гидростатическим давлением также проводятся на готовых фитингах.

Вопрос 5: Можно ли использовать тройники с покрытием из ПТФЭ в условиях вакуума?
А5:Да. Изделия, изготовленные методом изостатического прессования, могут использоваться в условиях вакуума. Максимальная рабочая температура в условиях вакуума зависит от конкретного метода производства.
