Кислотостойкий тройник с футеровкой из ПТФЭ

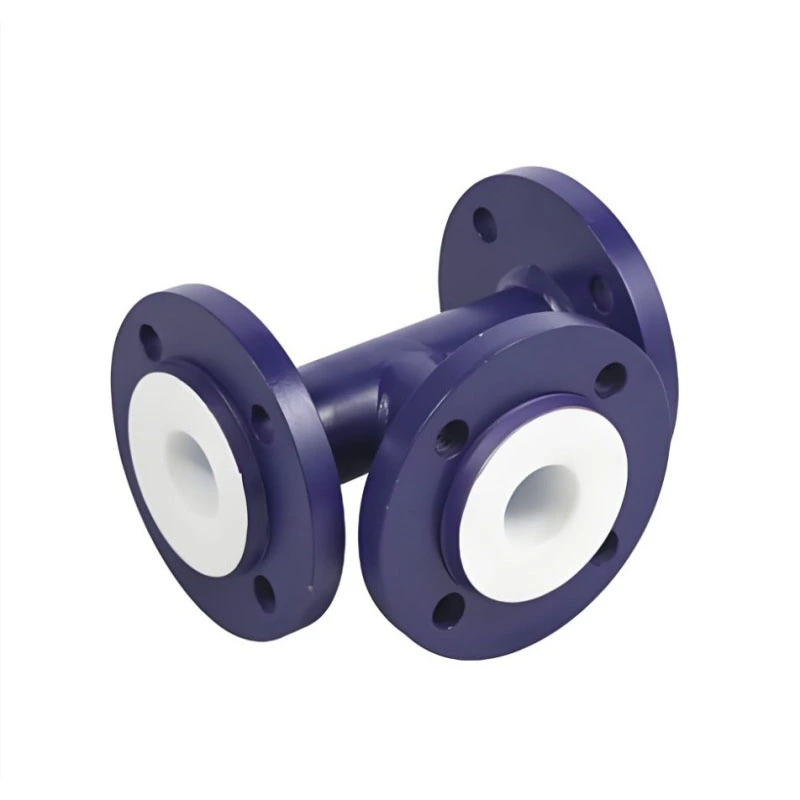

Кислотостойкий тройник с футеровкой из ПТФЭ представляет собой трехходовой патрубок, специально оптимизированный для линий подачи кислой среды. Внутри сетей трубопроводов для кислотных химикатов тройники выполняют задачи разделения потока, схождения и обхода. Соединение трехстороннего перекрестка склонно к турбулентному размыву, который легко изнашивает обычные металлические тройники или дешевые напыленные фитинги, вызывая ранние протечки. В этом специальном тройнике для кислотной среды используется углеродистая сталь для выдерживания внешнего корпуса и бесшовная внутренняя облицовка из ПТФЭ с полным покрытием на всех ответвлениях. Он может взаимодействовать с коленами с футеровкой, прямыми трубами и переходниками для создания комплексной закрытой сети транспортировки кислотной жидкости, широко используемой в травильных цехах, на заводах по производству неорганической кислоты и на станциях по переработке отработанной кислоты в химических парках Юго-Восточной Азии и Ближнего Востока.

Принцип работы

1. Принцип работы материала

· Материал внешнего корпуса: Тавровый корпус из кованой углеродистой стали обеспечивает механическую прочность, выдерживает внутреннее давление трубопровода, напряжение теплового расширения и внешние воздействия при установке; Процесс ковки устраняет дефекты внутренней пористости отливки, подходит для длительной циклической эксплуатации трубопровода с кислой средой.

· Внутренний антикоррозионный барьер: Лист ПТФЭ, активированный натрием, ламинируется в вакууме на внутреннюю полость тройника, включая трехстороннее перекрестное соединение, отверстия для ответвлений и уплотнительные поверхности фланцев. Химически инертный ПТФЭ образует сплошной изолирующий слой, блокирует контакт кислой жидкости с металлической подложкой, предотвращает щелевую коррозию, вызванную турбулентным потоком в месте пересечения тройника. Внутри всего фитинга нет открытых металлических точек.

2. Согласованная поддержка производства и производственного процесса.

1. Процесс монтажа сборного трубопровода на раме:Соответствует заводским конструкциям труб для подачи кислоты; Тройники предварительно собираются в мастерской, что снижает риск проведения огневых работ на месте в кислотных цехах.

2. Процесс шунтирования и схождения кислотной жидкости:Применяется для разделения потока основной трубы на несколько ответвлений трубопроводов подачи кислоты или для объединения потока отработанной кислоты из нескольких источников в магистраль общественного сбора.

3. Обходной процесс отбора проб и обеспечения безопасности:Резервный тройник для порта отбора проб жидкой кислоты в режиме реального времени или предохранительный переливной патрубок периферийного трубопровода резервуара для хранения кислоты.

4. Весь комплект замкнутого цикла с фторсодержащим покрытием:Соединяется с кислотостойким резервуаром для хранения с футеровкой из ПТФЭ, транспортирующим трубопроводом и коленом, образует полностью изолированную замкнутую систему циркуляции кислотной среды, предотвращает утечку кислотного тумана.

Полная таблица технических характеристик

Рекомендации по выбору профессиональной модели

1. Выбор формы тройника: основная труба и ответвительная труба одного калибра выбирают тройник одинакового диаметра; Если ответвленный поток требует уменьшения размера трубы, выберите переходной тройник, соответствующий фактическому диаметру трубопровода.

2. Выбор толщины футеровки: Статическая подача обычной разбавленной неорганической кислоты выбирает стандартную футеровку толщиной 2 мм; высококонцентрированная кислота с сильной турбулентной размывкой на перекрестке трех дорог; модернизация до футеровки из ПТФЭ толщиной 3 мм.

3. Оценка состояния потока: если тройник сталкивается с частыми сменами потока и сильными турбулентными воздействиями, проинформируйте техническую группу о необходимости усилить местное соединение крепи на перекрестке с тремя путями.

4. Требования к фланцу: необходимо использовать фланец HG20536 с полной футеровкой, не смешивать с обычным металлическим фланцем без футеровки, избегать кислотной коррозии в зазоре соединения.

5. Конфигурация, ориентированная на процесс: для байпасной ветки отбора проб/перелива заранее подтвердите положение отверстия и длину ветки для заводской подготовки, запретите вторичное сверление на месте тройника.

Сравнительная таблица производительности продукта

Почему стоит выбрать Zhuoyan для кислотостойкого тройника?

1. Кованая заготовка тройника в качестве сырья, отказаться от литого тройника низкого качества, устранить скрытые дефекты песчаных отверстий, которые могут привести к нарушению проникновения кислотной среды.

2. Обработка фокусного усиления для трехстороннего перекрестного соединения, эта уязвимая турбулентная зона очистки получает улучшенную вакуумную ламинацию, что значительно снижает частоту отказов от утечек в положении тройника в кислотопроводе.

3. Строгий двойной стандарт проверки: специальное искровое сканирование с упором на трехстороннее пересечение, помимо обычных искровых и гидравлических испытаний по всей поверхности.

4. Профессиональная техническая поддержка кислотной среды: предоставление предложений по схеме шунтирования трубопровода в соответствии с концентрацией кислоты и параметрами расхода пользователя.

5. Унифицированный стандарт фланца HG20536, бесшовная стыковка с нашими полносерийными кислотостойкими футерованными трубами, коленами и резервуарами для хранения для комплексной закупки всего трубопровода.

6. Полная поставка экспортной документации, короткие сроки поставки стандартных спецификаций, 5-летняя гарантия на футеровку для трубопроводной арматуры с кислой средой.

Часто задаваемые вопросы

Вопрос 1: Может ли этот кислотостойкий тройник с футеровкой из ПТФЭ работать в долгосрочном шунтирующем трубопроводе для высококонцентрированной серной кислоты и соляной кислоты?

Ответ: Да, используйте вариант футеровки с утолщением 3 мм при столкновении с кислотой высокой концентрации и сильным турбулентным размывом на трехстороннем перекрестке.

Q2: В чем разница между тройником равного диаметра и переходным тройником?

A: Тройник одинакового диаметра означает, что основная труба и ответвительная труба имеют одинаковый номинальный диаметр; Тройник-переходник применяется в тех случаях, когда диаметр патрубка меньше диаметра основного трубопровода.

В3: Разрешено ли сверление или открытие тройника на месте для добавления дополнительного ответвления?

Ответ: Строго запрещено. Сверление разрушит встроенную футеровку из ПТФЭ. Все положения и размеры ответвлений должны быть подтверждены перед предварительным изготовлением на заводе.

Вопрос 4: Может ли этот тройник сочетаться с существующей кислотостойкой трубопроводной системой с футеровкой из ПТФЭ?

A: Он соответствует унифицированному стандарту фланцев с полной облицовкой HG20536, может быть непосредственно собран с опорной трубой с облицовкой, коленом и оборудованием резервуара для хранения.

В5: Какой проверке подвергается каждая кислотостойкая футболка перед поставкой?

A: Каждый фитинг подвергается искровому сканированию по всей стенке (с акцентом на трехстороннем сканировании положения пересечения), а также испытанию на герметичность удержания гидравлическим давлением.

В6: На какие товары распространяется гарантия?

A: Тройник из кованой углеродистой стали, 10-летняя гарантия на конструкцию; 5-летняя гарантия на подкладку из ПТФЭ исключает искусственные царапины, неправильную установку и повреждения при неправильном нанесении.
