Колено для переноса химической среды с футеровкой из ПТФЭ

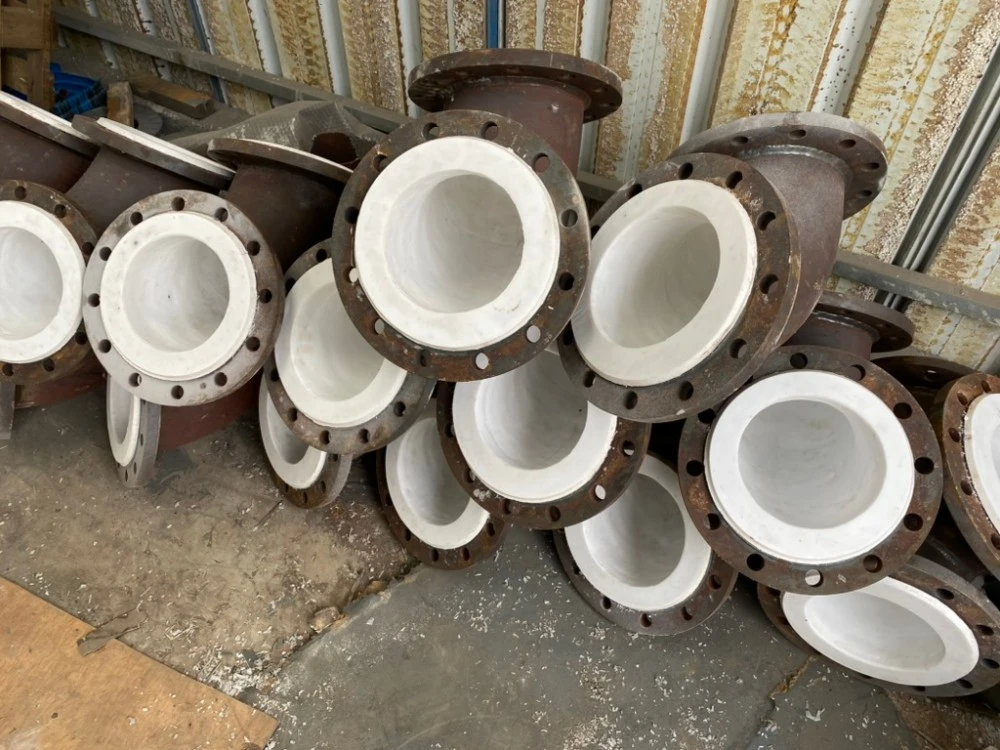

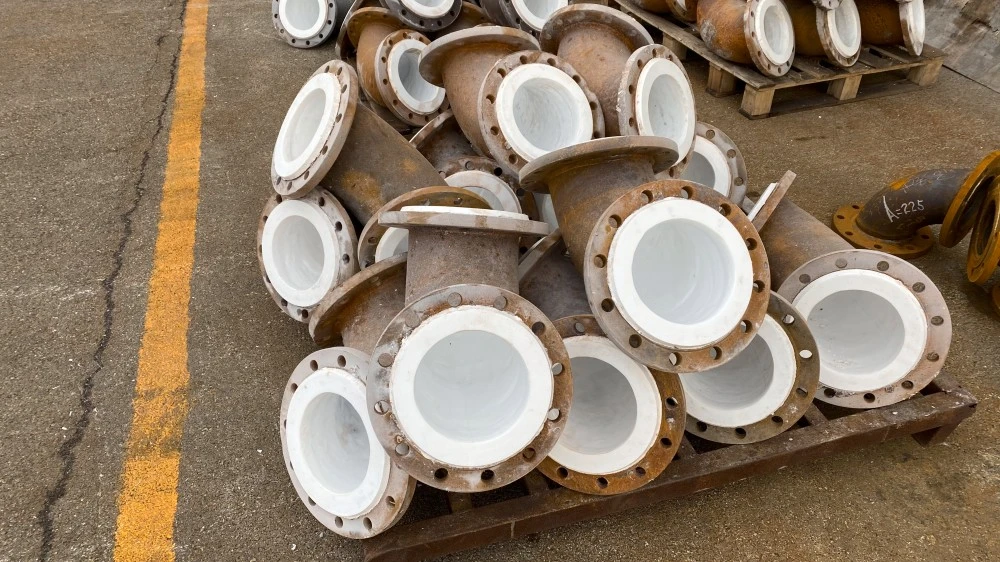

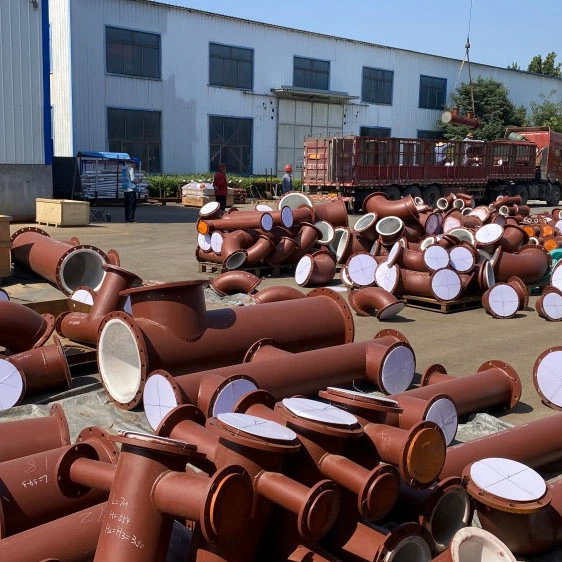

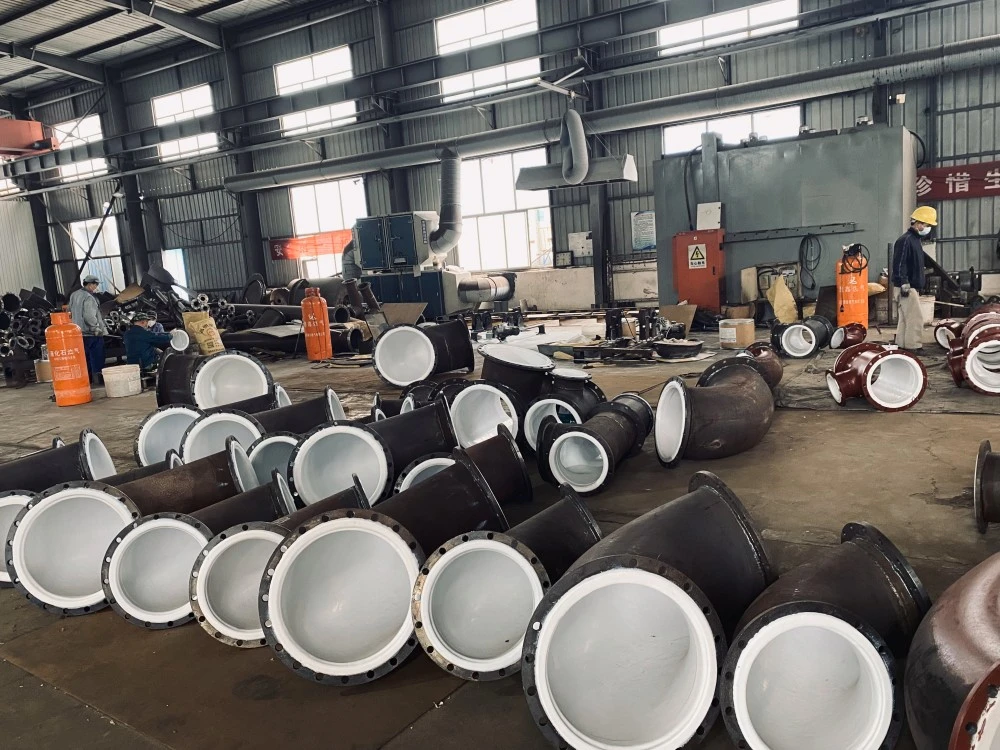

Колено для перекачки химической среды с футеровкой из ПТФЭ, предлагаемое компанией Zhuoyan в Китае, представляет собой специализированную трубную арматуру, предназначенную для изменения направления потока в трубопроводах, работающих в агрессивных средах. Этот продукт, изготовленный компанией Zhuoyan, имеет металлическую внешнюю оболочку (обычно из углеродистой или нержавеющей стали) с вкладышем из политетрафторэтилена (ПТФЭ), прикрепленным к внутренней поверхности. Эта композитная конструкция позволяет колену выдерживать внутреннее давление и механические нагрузки, предотвращая при этом контакт технологической среды с металлической подложкой. Вкладыш из ПТФЭ обеспечивает защиту от химического воздействия, что делает колено пригодным для транспортировки кислот, щелочей, органических растворителей и других агрессивных жидкостей.

Продукт доступен со стандартными углами, включая 45° и 90°, с размерами от DN15 до DN600. Методы соединения включают фланцевые концы в соответствии со стандартами ANSI B16.5, DIN или JIS, при этом в зависимости от требований к размеру доступны как фиксированные, так и свободные конфигурации фланцев.

Техническая спецификация

Преимущества

Коррозионная стойкость:Футеровка из ПТФЭ устойчива к большинству химикатов, за исключением расплавленных щелочных металлов, элементарного фтора и хлортрифторидов. Это делает колено пригодным для работы с агрессивными средами, включая серную кислоту, соляную кислоту, азотную кислоту, гидроксид натрия и различные органические растворители.

Широкий диапазон рабочих температур:Отводы с футеровкой из ПТФЭ сохраняют стабильную работу при температуре от -29°C до +200°C, а некоторые конструкции поддерживают работу при температуре до 260°C. Эта термическая стабильность позволяет использовать его как в высокотемпературных химических процессах, так и в низкотемпературных хранилищах.

Низкое трение и антипригарные свойства:Футеровка из ПТФЭ имеет низкий коэффициент трения, что снижает перепад давления и потребление энергии при транспортировке жидкости. Антипригарная поверхность также предотвращает прилипание твердых частиц и накопление отложений, сводя к минимуму риск ограничения потока и упрощая обслуживание.

Возможности давления и вакуума:Металлическая внешняя оболочка обеспечивает номинальное давление от PN10 до PN16 (класс от 150 до 300), а футеровка из ПТФЭ поддерживает работу в вакууме при температуре до 150°C. Эта возможность учитывает различные условия эксплуатации, возникающие при химической обработке.

Поддержание чистоты продукта:Футеровка из инертного ПТФЭ не вымывает загрязнения в технологическую среду, что делает колено подходящим для применения в фармацевтической, пищевой и химической промышленности высокой чистоты, где целостность продукта имеет решающее значение.

Принцип работы

Колено для переноса химической среды с футеровкой из ПТФЭ работает по принципу сочетания механической прочности металлического корпуса с химической инертностью футеровки из фторполимера. Во время эксплуатации коррозионная среда протекает через внутреннюю часть с покрытием из ПТФЭ, где антипригарные и химически стойкие свойства полимера предотвращают деградацию или загрязнение. Металлическая внешняя оболочка, изготовленная из углеродистой или нержавеющей стали, обеспечивает структурную целостность и выдерживает давление в системе и механические нагрузки.

Вкладыш из ПТФЭ изготавливается с использованием таких процессов, как компрессионное формование, изостатическое формование или экструзия с помощью плунжера для достижения однородной толщины и плотности. Для отводов большего диаметра (от 400NB до 600NB) можно использовать двухкомпонентную конструкцию, тогда как меньшие размеры производятся как цельные. Толщина вкладыша рассчитана с учетом теплового расширения и сжатия. Для применений, связанных с высоким трением жидкости или увеличенным сроком службы, доступны специальные вкладыши HD (высокой плотности). Интерфейс между вкладышем и металлической оболочкой учитывает дифференциальное тепловое расширение, поддерживая целостность уплотнения во всем диапазоне рабочих температур.

Руководство по выбору

При выборе колена для перекачки химической среды Zhuoyan с футеровкой из ПТФЭ учитывайте следующие факторы:

1. Рабочая температура и давление:Оцените постоянные и пиковые условия температуры/давления в вашей системе. Стандартные футеровки из ПТФЭ выдерживают эксплуатацию при температуре до 200°C, а конфигурации из чистого ПТФЭ доступны для расширенных температурных диапазонов. Убедитесь, что выбранное номинальное давление (PN10, PN16, класс 150 или класс 300) соответствует требованиям вашей системы.

2. Химическая совместимость:ПТФЭ устойчив к воздействию большинства химикатов, но проверьте совместимость с вашей конкретной средой. Обратите внимание, что ПТФЭ не пригоден для расплавленных щелочных металлов, элементарного фтора или хлортрифторидов. Для применений, связанных с накоплением статического заряда, рассмотрите антистатические футеровки из ПТФЭ (объемное сопротивление ≤ 10⁸ Ом·см).

3. Угол и размер локтя:Выберите угол изгиба (45° для более плавного перехода потока, 90° для узкой прокладки) в зависимости от расположения трубопровода и характеристик потока. Выберите номинальный размер отверстия, соответствующий диаметру вашего трубопровода. Для размеров от DN400 до DN600 стандартная конструкция колена состоит из двух частей.

4. Требования к подключению:Укажите стандарт фланца (ANSI, DIN или JIS), класс давления и конфигурацию фланца (фиксированный/свободный). Проверьте расположение отверстий под болты и размеры торцовки для правильной установки.

5. Среда применения: Для воздействия на открытом воздухе или в условиях агрессивной атмосферы необходимо выбрать подходящее наружное покрытие или рассмотреть возможность использования корпуса из нержавеющей стали. Для применений высокой чистоты (фармацевтика, пищевая промышленность) убедитесь, что марка ПТФЭ соответствует соответствующим требованиям.

Доставка и упаковка

Отводы для перекачки химической среды Zhuoyan с футеровкой из ПТФЭ упакованы для обеспечения целостности продукта во время транспортировки и хранения:

Упаковка:Каждое колено индивидуально защищено торцевыми крышками или фанерными заглушками, чтобы предотвратить повреждение поверхностей фланцев и вкладышей. Фланцевые соединения защищены защитными крышками. Для более крупных размеров используются деревянные ящики или поддоны для обеспечения структурной поддержки во время транспортировки.

Перевозки:Продукция доставляется морским, воздушным или наземным транспортом в зависимости от требований клиента. Стандартная экспортная упаковка соответствует международным правилам доставки. Каждая поставка включает упаковочные листы, сертификаты качества и отчеты о проверках.

Часто задаваемые вопросы

Q1: Каким химическим веществам могут противостоять колена с покрытием из ПТФЭ?

А1:ПТФЭ устойчив к большинству химикатов, за исключением расплавленных щелочных металлов, элементарного фтора и хлортрифторидов. Футеровка пригодна для работы с сильными кислотами, основаниями, органическими растворителями и окислителями.

Q2: Каков стандартный диапазон рабочих температур?

A2:Стандартный диапазон рабочих температур составляет от -29°C до +200°C. Некоторые конфигурации поддерживают работу при температуре до 260°C. Проконсультируйтесь с Zhuoyan по поводу конкретных температурных требований.

Q3: Какие размеры доступны?

A3:Отводы Zhuoyan с футеровкой из ПТФЭ доступны в размерах от DN15 до DN600 (от 1 до 24 дюймов) с углами 45° и 90°.

Q4: Какова типичная толщина гильзы?

A4: Толщина вкладыша зависит от размера: стандартная толщина варьируется от 3 до 7 мм. Вкладыши HD (высокой плотности) доступны для применений, требующих повышенной долговечности.
