Колено химического трубопровода с футеровкой из ПТФЭ

Колено для химических трубопроводов с футеровкой из ПТФЭ, предлагаемое Zhuoyan, профессиональным производителем из Китая, является незаменимым сердечником внутри антикоррозионной системы химических трубопроводов. В линиях подачи агрессивных жидкостей изменение направления потока происходит в коленях; высокоскоростная очистка кислотой, щелочью и фторсодержащими средами делает места изгибов наиболее уязвимыми местами разрушения всего трубопровода. Обычное колено из углеродистой стали подвергается быстрой эрозии; Простые напыляемые фитинги легко отслаиваются от покрытия при средней степени очистки. Наше композитное колено сочетает в себе высокопрочный внешний корпус из углеродистой стали и бесшовную внутреннюю облицовку из ПТФЭ с полным покрытием, что специально снижает риск истирания и коррозии при поворотах. Его можно напрямую сочетать с прямыми трубами, тройниками и переходниками с футеровкой из ПТФЭ, которые широко применяются в закрытых линиях транспортировки агрессивных сред в зарубежных химических промышленных парках.

Что такое колено химического трубопровода с футеровкой из ПТФЭ

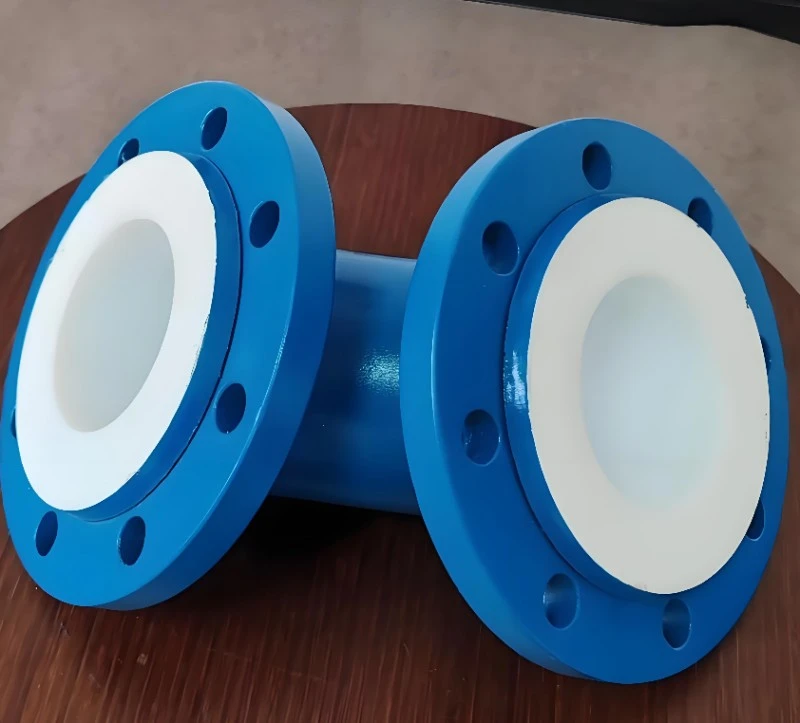

Колено химического трубопровода с футеровкой из ПТФЭ представляет собой специальный антикоррозионный гибкий фитинг для труб, состоящий из корпуса колена из углеродистой стали и бесшовного внутреннего вкладыша из ПТФЭ, ламинированного в вакууме. Его основная функция — изменение направления потока жидкости внутри трубопровода транспортировки химикатов. В отличие от прямых участков трубопровода, внутренняя изгибаемая поверхность колена подвергается непрерывному высокоскоростному размыву среды. Наш продукт обеспечивает 100% полное покрытие ПТФЭ на дуге изгиба, внутреннем отверстии и уплотняемой поверхности фланца без открытых металлических участков. Доступны различные углы изгиба для различных требований к прокладке трубопроводов. Он относится к пассивным трубным фитингам, не используется для реакции, хранения или разделения, а предназначен только для отвода среды в закрытых конвейерных контурах и соединяется с другими компонентами труб с футеровкой с помощью антикоррозионных фланцев HG20536.

Полная таблица технических характеристик

Основные функции

1. Бесшовная футеровка по всей дуге против размыва потоком. Вся дуга изгиба имеет встроенную оболочку из ПТФЭ, отсутствие сварных швов в положении поворота потока, эффективно противостоит непрерывному размыву высокоскоростной агрессивной жидкостью, значительно продлевает срок службы наиболее уязвимого места трубопроводной сети.

2. Встроенное покрытие фланца с нулевым мертвым углом. Внутреннее отверстие и уплотнительная поверхность фланца непрерывно покрыты ПТФЭ, что исключает риск щелевой коррозии на фланцевом соединении, предотвращает просачивание среды между футеровкой и стальной матрицей.

3. Гибкий выбор нескольких углов для сложной компоновки. Обеспечивает три основных угла 45 °, 90 °, 180 °, удовлетворяет требованиям сложной разворота трубопровода в цеху, обводной и U-образной компоновки, сокращает объем вторичных модификаций на месте.

4. Высокопрочная матрица из углеродистой стали. Кованый корпус колена из углеродистой стали выдерживает давление системы и внешнее механическое воздействие, предотвращает деформацию при тепловом расширении и сжатии трубопровода.

5. Идеальная взаимозаменяемость с полносерийными футерованными трубопроводами. Унифицированный антикоррозионный размер фланца HG20536 может быть взаимозаменяемо собран с прямой футерованной трубой Zhuoyan, тройником, переходником и основным технологическим оборудованием.

6. Компактная сборная конструкция. Готовое колено полностью облицовано на заводе, не требуется никаких операций облицовки на месте, что сокращает цикл установки трубопроводов на химическом заводе.

Меры предосторожности при эксплуатации

1. Средняя адаптируемость: несмотря на стойкость к большинству агрессивных жидкостей, расплавленный щелочной металл и трифторид хлора повреждают футеровку из ПТФЭ; не подавайте заявку на такие средства массовой информации. Увеличьте толщину футеровки до 3 мм, если жидкость содержит плавиковую кислоту и оказывает сильное очищающее действие.

2. Ограничение скорости потока: избегайте длительного чрезмерного высокой скорости потока; Слишком быстрая жидкость ускорит физическое истирание внутренней поверхности футеровки дуги изгиба.

3. Защита установки: Защитите уплотнительную поверхность фланца из ПТФЭ во время подъема и установки; предотвращайте царапины, вызванные железной проволокой и острым инструментом.

4. Учет теплового расширения: оставьте необходимый запас смещения трубопровода, запретите принудительную сборку с помощью грубой силы, тянущей колено, чтобы компенсировать отклонение положения установки.

5. Ограничение давления: Работайте строго в пределах номинального диапазона давления и температуры; избыточное давление приведет к скрытой опасности отделения футеровки.

6. Запрет на сварку: никогда не выполняйте сварку или резку корпуса колена на месте, высокая температура ухудшит качество соединения внутренней облицовки из ПТФЭ.

Упаковка и доставка по всему миру

1. Внутренняя защита: внутренняя полость каждого локтя продувается; Уплотнительные поверхности фланцев индивидуально закрыты специальными защитными колпачками из ПТФЭ, защищающими от царапин, чтобы предотвратить повреждение футеровки при транспортировке.

2. Внешняя упаковка: колена небольшого размера имеют разделенную картонную упаковку; Отводы большого размера DN200-DN500 фиксируются индивидуальным деревянным ящиком с противоударным наполнителем, что позволяет избежать взаимного столкновения.

3. Загрузка контейнера: колена разделены амортизирующими блоками, что предотвращает выдавливание и трение между фитингами при смешанной транспортировке по морю и суше.

4. Доступные порты доставки: Циндао, Шанхай, Тяньцзинь.

5. Полные документы таможенного оформления: коммерческий счет, упаковочный лист, отчет о заводских инспекционных испытаниях, подтверждающие документы CE могут поставляться вместе.

Часто задаваемые вопросы

Вопрос 1: Может ли это колено химического трубопровода с футеровкой из ПТФЭ выдержать длительное воздействие жидкости, содержащей плавиковую кислоту?

О: Для чистящей среды, содержащей HF, выберите версию с утолщенной футеровкой 3 мм, чтобы обеспечить надежную работу.

Вопрос 2: Можем ли мы получить колено с U-образным изгибом на 180 градусов для прокладки петли трубопровода?

О: Да, углы изгиба 45°, 90°, 180° можно настроить в соответствии с вашим чертежом трубопровода.

В3: Разрешено ли выполнять резку или модификацию сварки на месте для установленного колена?

О: резка и сварка на месте строго запрещены; высокая температура повредит внутренний связующий слой футеровки из ПТФЭ.

Вопрос 4: Можно ли напрямую соединить это колено с прямой трубой с футеровкой из ПТФЭ?

A: Он использует унифицированный стандарт антикоррозийных фланцев HG20536, прямую сборку с полносерийными компонентами трубопроводов, покрытыми фтором.

Вопрос 5: Какую прокладку следует использовать с коленчатым фланцем химического трубопровода с футеровкой из ПТФЭ?

A: Необходимо использовать поддерживающую прокладку из ПТФЭ; использование обычных резиновых или металлических прокладок не рекомендуется.

В6: Какова гарантийная политика для локтевых фитингов с подкладкой?

A: На корпус колена из углеродистой стали предоставляется 10-летняя гарантия на конструкцию; 5-летняя гарантия на подкладку из ПТФЭ, исключает царапины и искусственные повреждения, вызванные установкой.
