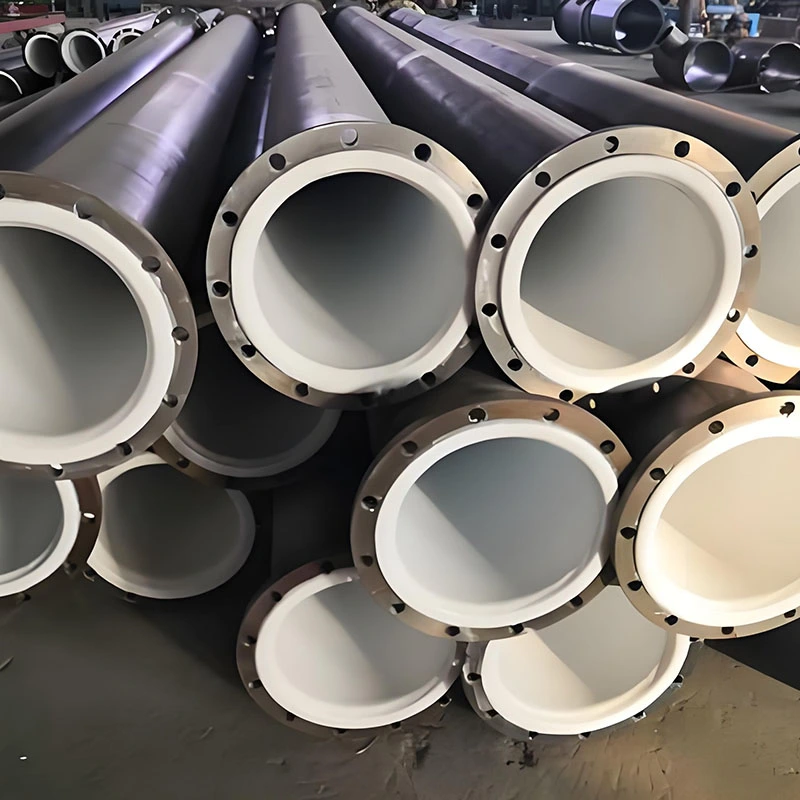

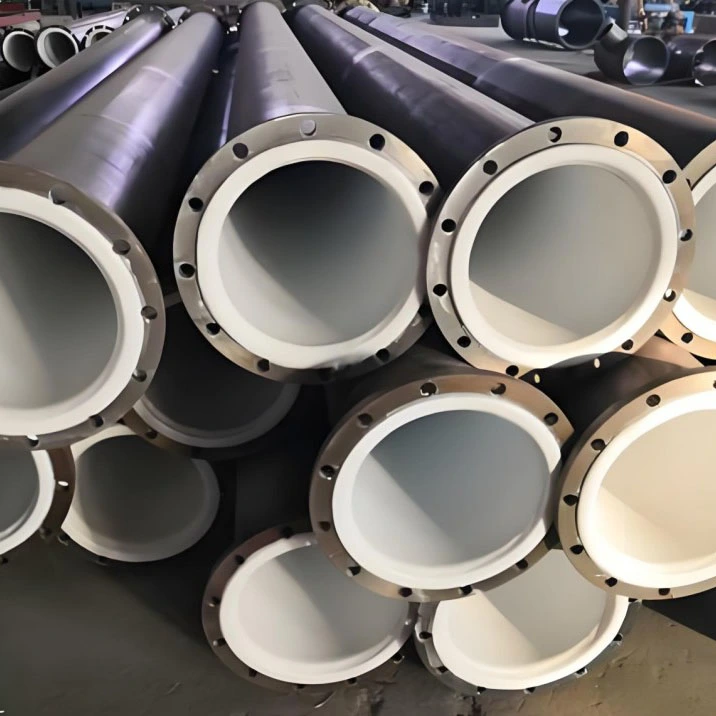

Трубопровод для транспортировки промышленных химикатов с футеровкой из ПТФЭ

Трубопровод для транспортировки промышленных химических веществ с футеровкой из ПТФЭ, предлагаемый заводом Zhuoyan из Китая, представляет собой композитную систему трубопроводов, состоящую из внешней оболочки из углеродистой стали и внутренней оболочки из ПТФЭ (политетрафторэтилена). Стальной внешний слой обеспечивает механическую прочность и способность выдерживать давление, а футеровка из ПТФЭ обеспечивает стойкость к агрессивным химическим веществам. Такое сочетание делает трубопровод пригодным для транспортировки агрессивных сред в химических, фармацевтических и промышленных условиях.

Что такое трубопровод для транспортировки промышленных химикатов с футеровкой из ПТФЭ?

Трубопровод для транспортировки промышленных химикатов с футеровкой из ПТФЭ представляет собой трубу из углеродистой стали, покрытую изнутри слоем ПТФЭ-пластика. Вкладыш из ПТФЭ действует как барьер между транспортируемой жидкостью и стенками стальной трубы, предотвращая коррозию стальной конструкции. Вкладыш изготавливается с помощью таких процессов, как экструзия, компрессионное формование или листовая облицовка, затем вставляется и закрепляется внутри стальной трубы. Полученный продукт сочетает в себе механические свойства стали с химической стойкостью ПТФЭ.

Техническая спецификация

Принцип работы

Вкладыш из ПТФЭ физически изолирует транспортируемую коррозионную среду от стенок трубы из углеродистой стали. Перфторуглеродная структура лайнера создает поверхность, которая не вступает в реакцию с большинством химикатов, предотвращая контакт среды со стальной подложкой и ее коррозию. Стальная внешняя оболочка поддерживает гильзу и выдерживает давление в системе, а футеровка из ПТФЭ сохраняет свои свойства в широком диапазоне рабочих температур. В стальной корпус встроены вентиляционные отверстия, позволяющие выходить проникающим газам, предотвращая разрушение гильзы и обеспечивая раннюю индикацию целостности гильзы.

Особенность

Химическая инертность: Трубопровод для транспортировки промышленных химикатов с футеровкой из ПТФЭ устойчив к большинству кислот, щелочей, органических растворителей и химических сред, за исключением расплавленных щелочных металлов, элементарного фтора и некоторых ароматических углеводородов при повышенных температурах.

Широкий температурный диапазон: Вкладыш сохраняет стабильные характеристики при температуре от -40°C до +230°C, не становясь хрупким при низких температурах и не плавясь при высоких температурах.

Поверхность с низким коэффициентом трения: Футеровка из ПТФЭ имеет низкий коэффициент трения, что снижает сопротивление течению и предотвращает прилипание материала.

Антипригарные свойства: Поверхность гильзы имеет низкое поверхностное натяжение, что сводит к минимуму риск засорения во время работы.

Вентиляционные отверстия: Стальной корпус имеет вентиляционные отверстия, позволяющие выходить газу и обеспечивать раннее предупреждение о выходе из строя вкладыша.

Приложение Аэрас

· Химические заводы, работающие с агрессивными кислотами, щелочами и растворителями.

· Фармацевтическое производство, требующее перекачивания жидкостей высокой чистоты.

· Полупроводниковая промышленность для систем распределения химикатов

· Тонкие химические производства с агрессивными средами

· Угольно-химическая промышленность для транспортировки агрессивных шламов и газа

· Электростанции, работающие с системами химической очистки

· Очистные сооружения для удаления коррозионно-активных стоков

Как его сохранить?

Хранение и обращение: Трубопровод для транспортировки промышленных химикатов с футеровкой из ПТФЭ следует хранить в помещении, в прохладных и сухих условиях. Торцевые панели должны оставаться на месте до момента установки, чтобы защитить торцевые поверхности от повреждений. Во время транспортировки не помещайте предметы в отверстие и не роняйте трубу, так как вкладыш относительно мягкий и может быть поврежден при ударе.

Меры предосторожности при установке: Не выполняйте сварку, пайку, пайку или газовую резку изделий с футеровкой, так как эти процессы могут повредить футеровку и привести к образованию токсичных газов. При соединении друг с другом изделий с футеровкой из ПТФЭ прокладки обычно не требуются. При подключении к разнородным материалам (стеклу, керамике и т. д.) используйте прокладки из ПТФЭ или аналогичные устройства.

Осмотр вентиляционного отверстия: Регулярно проверяйте вентиляционные отверстия на наличие признаков утечек. Если продукт вытекает из вентиляционных отверстий, немедленно выведите его из эксплуатации. Не закрывайте вентиляционные отверстия краской или другими веществами.

Затяжка болтов: Для затяжки болтов в диагональной последовательности использовать динамометрический ключ при температуре окружающей среды. Повторно затяните все болты по крайней мере через 24 часа после ввода в эксплуатацию или после начального полного технологического цикла, а затем ежегодно проверяйте.

Часто задаваемые вопросы

Вопрос 1: Какие среды можно транспортировать по трубам с футеровкой из ПТФЭ?
А1:Трубы с покрытием из ПТФЭ подходят для транспортировки большинства кислот, щелочей, органических растворителей и агрессивных химикатов. Их не рекомендуется использовать для расплавленных щелочных металлов, элементарного фтора или некоторых ароматических углеводородов при повышенных температурах.

В2: Какова рабочая температура?
А2:Стандартная труба с покрытием из ПТФЭ работает в диапазоне от -40°C до +230°C.

Вопрос 3. Требуются ли прокладки при соединении труб с футеровкой из ПТФЭ?
А3:Прокладки обычно не требуются при соединении изделий с футеровкой из ПТФЭ с аналогичными изделиями. При соединении с разнородными материалами рекомендуется использовать прокладки из ПТФЭ или аналогичные устройства.

Вопрос 4: Для чего используются вентиляционные отверстия?
А4:Вентиляционные отверстия позволяют проникающим газам выходить из пространства между гильзой и стальной оболочкой, предотвращая разрушение гильзы. Они также обеспечивают раннюю индикацию отказа футеровки в случае утечки.

Вопрос 5: Можно ли сваривать или модифицировать трубы с покрытием из ПТФЭ на месте?
А5:Нет. Сварку, пайку, пайку или газовую резку нельзя выполнять на изделиях с футеровкой, поскольку эти процессы могут повредить футеровку и привести к образованию токсичных газов.
