Коррозионные химикаты предъявляют высокие требования к материалам, конструкции и условиям эксплуатации промышленных технологических сосудов. Облицовка из политетрафторэтилена (ПТФЭ) обеспечивает коррозионностойкую внутреннюю поверхность, а окружающая стальная конструкция обеспечивает механическую поддержку. Однако для выбора подходящего сосуда с футеровкой требуется нечто большее, чем просто выбор химического стойкого материала или указание номинальной вместимости.
В этом руководстве объясняется, как оценить химическую совместимость, условия температуры и давления, конфигурацию резервуара, соединения, требования к проверке и рабочие процедуры. В нем также рассматриваются различия между реакторами, резервуарами-хранилищами, ресиверами и смесительными резервуарами, что помогает инженерам-технологам разработать более четкие спецификации оборудования до утверждения проекта и начала производства.
Оглавление
Выберите раздел, чтобы изучить соответствующие соображения по проектированию и выбору оборудования.
- Понимание футеровки из ПТФЭ в химической обработке
- Как футеровка и стальная конструкция работают вместе
- Четыре основных типа футерованных технологических сосудов
- Оценка химической совместимости
- Требования к температуре, давлению и вакууму
- Емкость, размеры и расположение оборудования
- Патрубки, люки и технологические соединения
- Проверка футеровки и проверка качества
- Подготовка спецификации оборудования
- Распространенные ошибки выбора и проектирования
- Установка, эксплуатация и обслуживание
- Планирование индивидуальной конфигурации оборудования
- Часто задаваемые вопросы
- Соображения окончательного выбора
1. Понимание футеровки из ПТФЭ в химической обработке.
Промышленные химические процессы часто включают кислоты, щелочи, растворители, промежуточные продукты и другие вещества, которые могут разъедать обычные металлические смачиваемые поверхности. Поэтому выбор материала становится важной частью проектирования оборудования, особенно когда процесс требует многократного воздействия агрессивной среды в контролируемых условиях эксплуатации.

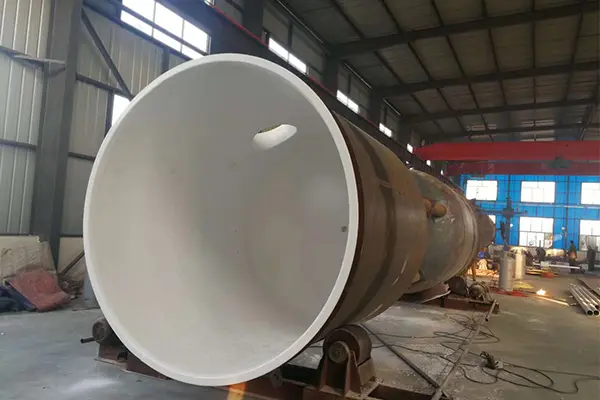

Оборудование с футеровкой из ПТФЭразработаны на основе простого принципа: отделить технологический материал от металла конструкции путем введения коррозионностойкой внутренней футеровки. Футеровка служит предполагаемой контактной поверхностью, а внешний стальной резервуар обеспечивает структурную поддержку, необходимую для конструкции оборудования.
ПТФЭ, или политетрафторэтилен, представляет собой фторполимер, известный своей широкой химической стойкостью и поверхностью с относительно низким коэффициентом трения. Эти свойства делают его кандидатом для многих применений по сдерживанию и переработке химических веществ. Тем не менее, пригодность материала должна быть установлена с учетом фактического химического состава, концентрации, температуры и условий эксплуатации, а не предполагаться только по названию материала.
Почему внутренняя контактная поверхность имеет значение
Смачиваемая поверхность — это часть сосуда, соединения или аксессуара, которая вступает в непосредственный контакт с технологическим материалом. Его химическая совместимость может влиять на контроль загрязнения, целостность оборудования, требования к проверке и частоту технического обслуживания.
Для судна, содержащего коррозионно-активное сырье, основной проблемой может быть длительный контакт между жидкостью и облицовкой. Реакционный сосуд представляет собой другую проблему, поскольку химический состав, температура, давление и перемешивание могут меняться во время партии. Ресивер может подвергаться воздействию технологического потока в течение более короткого периода времени, но при этом требуется совместимость с поступающим материалом и любой конденсированной жидкостью.
Поэтому каждое применение следует оценивать как полную задачу, а не как решение по выбору отдельного материала.
Инженерный принцип:Устойчивость к коррозии является одной из составляющих пригодности оборудования. Также необходимо учитывать структурную целостность, поддержку футеровки, уплотнительные устройства, температурные пределы, условия давления и конфигурацию технологического процесса.
Где футерованный сосуд вписывается в технологический процесс
В зависимости от компоновки установки футерованный резервуар может принимать поступающие материалы, удерживать их между этапами обработки, способствовать химической реакции или обеспечивать контролируемую среду для смешивания. Емкость должна соответствовать предполагаемой технологической функции, включая ожидаемый путь потока, метод транспортировки материала и взаимосвязь с подключенным оборудованием.
Определение этой роли на раннем этапе помогает предотвратить распространенную проблему спецификации: запрос стандартного коррозионностойкого резервуара без уточнения точных операций, которые должен выполнять резервуар.
2. Как футеровка и стальная конструкция работают вместе
Футерованный сосуд содержит два основных функциональных элемента: внутреннюю облицовку из фторполимера и окружающий ее структурный корпус. Хотя они образуют одну часть технологического оборудования, эти элементы служат разным целям и их необходимо оценивать вместе.
Внутренняя подкладка
Футеровка создает барьер между технологической средой и подлежащим металлом. Его эффективность зависит от пригодности полимера для конкретной среды, конструкции футеровки, состояния готовой поверхности и соответствия футеровки геометрии сосуда.
Особого внимания заслуживают зоны вокруг сопел, углов, изменения диаметра, отверстий и других переходов. Эти места могут иметь более сложную геометрию, чем широкая, относительно однородная стенка сосуда. Предлагаемый метод строительства должен соответствовать размерам оборудования и поверхностям, требующим защиты.
Внешний стальной корпус
Стальной кузов обеспечивает структурную поддержку и образует основную несущую конструкцию. При его проектировании необходимо учитывать требуемую производительность, внешние нагрузки, расположение резервуара, подключаемые трубопроводы, условия опоры и применимые требования к сосуду под давлением, где это применимо.
Установка химически стойкой футеровки не отменяет необходимости проектирования металлоконструкции. Конструктивные материалы, конструкция стен, опорные конструкции и соединения должны выбираться с учетом предполагаемой эксплуатации и применимой проектной основы.
Интерфейс между двумя компонентами
Полимерная футеровка и металлический сосуд по-разному реагируют на изменение температуры и механическую нагрузку. Поэтому их взаимодействие является важным фактором при проектировании, особенно когда процесс включает в себя нагрев, охлаждение, изменение давления или повторяющиеся рабочие циклы.
Пригодность метода крепления облицовки, ее толщины, геометрии и опорной конструкции должна быть подтверждена для предлагаемого судна. Проектировщикам также следует учитывать, как система будет реагировать во время запуска, нормальной работы, очистки, завершения работы и прогнозируемых отклонений в процессе.
Точные детали конструкции зависят от типа оборудования и метода производства. Конструкция, подходящая для одного сосуда по геометрии, не должна автоматически считаться подходящей для другого сосуда, работающего в других механических или термических условиях.
3. Четыре основных типа футерованных технологических сосудов
Хотя футерованные реакторы, резервуары для хранения, ресиверы и смесительные резервуары могут иметь схожую базовую концепцию конструкции, их технологические функции не являются взаимозаменяемыми. Выбор правильного типа начинается с определения того, что судно должно делать в производственной системе.
3.1 Реакторы с футеровкой из ПТФЭ
В реакторе протекает химическая реакция или другой процесс, в ходе которого содержимое подвергается определенному преобразованию. Внутренние смачиваемые поверхности должны быть совместимы с исходными материалами, продуктами реакции, промежуточными продуктами и соответствующими чистящими средствами.
Условия реакции могут меняться на протяжении всей партии. Процесс, который начинается с нескольких отдельных компонентов, по мере развития реакции может иметь другой химический состав. Температура может повышаться или понижаться, а выделение газа, парообразование или изменения давления могут влиять на требуемую конфигурацию резервуара.
По этим причинам технические характеристики реактора должны описывать полную последовательность операций, а не обеспечивать только нормальные установившиеся условия.
- Определите химический состав и концентрацию материалов, присутствующих на каждом важном этапе процесса.
- Укажите нормальную и максимальную рабочую температуру, расчетное давление и возможные условия вакуума.
- Определите необходимые соединения для нагрева, охлаждения, зарядки, разрядки и отбора проб.
- Подтвердите, требуются ли перемешивание, дополнительные приборы или другие технологические принадлежности.
Цель состоит в том, чтобы согласовать футеровку, конструкцию резервуара и аксессуары с реальным процессом реакции, а не просто воспроизвести размеры существующего резервуара.
3.2 Резервуары для хранения с футеровкой из ПТФЭ
Резервуары для хранения используются для хранения химического сырья, промежуточных продуктов и технологических жидкостей перед их переводом на другую стадию. В отличие от реактора, резервуар-накопитель не может осуществлять активное преобразование своего содержимого. Тем не менее, хранимая среда может оставаться в контакте с подкладкой в течение длительного периода времени.
При выборе следует учитывать хранимое химическое вещество, его концентрацию, продолжительность контакта и полный диапазон температур хранения. Также необходимо оценить условия во время наполнения, опорожнения, очистки и временного отключения.
Расположение резервуара является еще одним важным фактором. Требуемый рабочий объем, доступ для осмотра, передаточные соединения, место установки и взаимосвязь с насосами или подключенными технологическими линиями — все это влияет на окончательную конфигурацию.
- Отличают номинальную вместимость сосуда от необходимого полезного рабочего объема.
- Укажите химические средства, хранящиеся в резервуаре, включая соответствующие чистящие жидкости.
- Укажите требования к входу, выходу, вентиляции, дренажу и контрольно-измерительным приборам, где это применимо.
- Подтвердите предполагаемое место установки и любые ограничения доступа или обслуживания.
Подходящая конфигурация хранилища должна обеспечивать требуемую функцию сдерживания, оставаясь при этом совместимой с химическими и механическими условиями, возникающими при эксплуатации.
3.3 Ресиверы с футеровкой из ПТФЭ
Получатели собирают материал из предшествующей технологической операции перед его транспортировкой, дальнейшей обработкой или направлением в другое место производственной системы. В зависимости от процесса получаемый материал может представлять собой жидкость, конденсат, смесь или поток, состав которого меняется со временем.
Приемник может показаться проще, чем реактор, поскольку его основной целью может быть сбор, а не реакция. Однако приемную пошлину все еще необходимо определить. Входящий поток, ожидаемый объем накопления, частота передачи, условия температуры и давления влияют на требуемую конфигурацию.
Соединения заслуживают особого внимания, поскольку приемник часто располагается между отдельными частями оборудования. Неправильная ориентация сопла или размер соединения могут усложнить установку и повлиять на намеченный технологический процесс.
- Определите источник восходящего потока и ожидаемые характеристики входящего потока.
- Оцените максимальное количество, которое может накопиться перед следующей операцией передачи.
- Определите маршрут слива и все необходимые соединения для вентиляции или контроля уровня.
- Подтвердите рабочее давление и возможные изменения давления во время переключения или остановки.
Эти детали определяют, может ли выбранный получатель выполнять свои обязанности по сбору в рамках более широкой системы.
3.4 Смесительные резервуары с футеровкой из ПТФЭ
Смесительные резервуары объединяют материалы или поддерживают смесь в заданных технологических условиях. Их конструкция может включать мешалку, приводное устройство, вход вала, перегородки, где это необходимо, и несколько соединений материалов.
Смачиваемые компоненты следует рассматривать как целостную сборку. Совместимость футеровки основного резервуара не означает автоматически пригодность каждого компонента, контактирующего со средой. Компоненты вала, уплотнения, прокладки и другие принадлежности требуют собственных проверок материалов и рабочего состояния.
Выбор мешалки также влияет на конструкцию оборудования. Требуемая производительность смешивания, свойства жидкости, ожидаемое содержание твердых частиц, рабочая скорость и геометрия резервуара могут влиять на конфигурацию. Механические нагрузки и интерфейс между узлом мешалки и футерованным резервуаром должны быть проверены до окончательного определения деталей изготовления.
- Определите материалы, которые будут смешиваться, и любые ожидаемые изменения во время работы.
- Укажите, требуется ли мешалка, и предоставьте соответствующие требования к смешиванию.
- Определите устройства входа в вал, уплотнения, контрольно-измерительные приборы и другие технологические интерфейсы.
- Проверьте метод очистки и доступность внутренних смачиваемых поверхностей.
Применение смесителей требует скоординированных действий механической и химической инженерии, а не выбора емкости, основанного только на ее мощности.
| Тип оборудования | Основная функция | Ключевое соображение при проектировании | Важные входные данные процесса |
|---|---|---|---|
| Реактор | Поддерживает химическую реакцию или превращение. | Изменение условий на протяжении всего рабочего цикла. | Стадии реакции и операционная оболочка. |
| Резервуар для хранения | Вмещает сырье, промежуточные продукты или технологические жидкости. | Условия длительного контакта и хранения. | Рабочий объем и хранимая среда. |
| Получатель | Собирает материал со стадии процесса. | Механизмы входящего потока, накопления и передачи. | Условия на входе и требования к сбросу. |
| Смесительный резервуар | Объединяет материалы или поддерживает смесь. | Перемешивание, интерфейсы вала и аксессуары, контактирующие с рабочей средой. | Свойства материала и режим смешивания. |
В таблице представлены общие функциональные различия. Окончательные детали конструкции должны быть установлены для предполагаемых условий процесса.
4. Оценка химической совместимости
Химическая совместимость является отправной точкой при выборе оборудования, но ее необходимо устанавливать, используя фактическую информацию о процессе. Одно только химическое название не может полностью описать среду, в которой будет работать футеровка.
Определить полный состав среды
В описании процесса должны быть указаны основные химические вещества и любые соответствующие примеси, добавки, продукты реакции или второстепенные компоненты. Смесь может вести себя иначе, чем отдельное чистое вещество, поэтому предположений, основанных исключительно на основном ингредиенте, может быть недостаточно.
Концентрация особенно важна. Состав технологического потока может меняться во время реакции, испарения, разбавления, разделения или переноса материала. В спецификации должны быть указаны диапазоны концентраций, с которыми, как ожидается, столкнутся смачиваемые поверхности.
Включите чистящие и обслуживающие жидкости
Процедуры очистки могут подвергнуть футеровку воздействию веществ, которые отсутствуют при обычном производстве. Поэтому ополаскивающие средства, чистящие растворы или жидкости, введенные во время технического обслуживания, должны быть включены в оценку совместимости всякий раз, когда они контактируют с внутренними поверхностями.
Изменения температуры во время очистки также могут повлиять на пригодность. Не следует считать, что материал, совместимый с конкретной жидкостью при одной температуре, остается пригодным при всех возможных температурных условиях.
Учитывайте продолжительность воздействия и вариации процесса.
Продолжительность контакта и ожидаемый рабочий цикл влияют на общую оценку. Непрерывное хранение, повторяющиеся периодические операции, периодическая очистка и короткие периоды транспортировки представляют собой различные схемы воздействия.
Отклонения от процесса также следует учитывать там, где это разумно предсказуемо. Непреднамеренное смешивание, изменение концентрации или длительное удержание могут создать условия, выходящие за рамки обычного производства.
Контрольный список проверки совместимости:
- Химическая принадлежность и концентрации.
- Смеси, примеси и соответствующие побочные продукты процесса.
- Нормальная, минимальная и максимальная температуры контакта.
- Чистящие жидкости и воздействие, связанное с техническим обслуживанием.
- Продолжительность контакта и ожидаемые изменения процесса.
Материал облицовки, метод строительства и конфигурация оборудования должны быть проверены на соответствие этим условиям до утверждения проекта. Если химический состав процесса определен не полностью, неразрешенную информацию следует записать вместо того, чтобы рассматривать совместимость как подтвержденную.
5. Требования к температуре, давлению и вакууму.
Температура и давление влияют как на полимерную облицовку, так и на всю конструкцию сосуда. Выбор материала на основе его химической стойкости без оценки механического рабочего диапазона может привести к получению неполной спецификации.
Рабочая температура
Запишите нормальную рабочую температуру, а также самые высокие и самые низкие температуры, ожидаемые во время запуска, производства, очистки и остановки. Если в результате реакции выделяется тепло или в процессе используются циклы нагревания и охлаждения, следует документировать полный температурный диапазон.
Температура влияет на поведение полимера и может влиять на химическое взаимодействие, деформацию, проницаемость и реакцию поверхности раздела между футеровкой и стальным корпусом. Его влияние зависит от конкретной конструкции футеровки и условий эксплуатации, поэтому одно общее значение температуры не должно заменять проверку для конкретной конструкции.
Быстрые изменения температуры могут создать дополнительные проблемы. При проектировании оборудования следует учитывать ожидаемый тепловой цикл и совместимость его конструкции с этим циклом.
Положительное давление
В спецификации давления следует отличать нормальное рабочее давление от расчетного давления и любых соответствующих переходных условий. Изменения давления могут возникать во время загрузки, разгрузки, реакции, образования пара или подключения к другому технологическому оборудованию.
Размер резервуара, конструкционные материалы, детали сопла, уплотнительные устройства и применимые нормы проектирования могут влиять на допустимый рабочий диапазон. Необходимо оценивать всю сборку, а не полагаться исключительно на рейтинг одного компонента.
Условия вакуума и отрицательного давления
Условия вакуума требуют отдельного рассмотрения. Они могут возникнуть при вакуумной обработке, конденсации паров, работе насоса или на других стадиях процесса. Сосуд, который обычно работает под положительным давлением, может столкнуться с другими условиями механической нагрузки, когда его внутреннее давление падает ниже внешнего давления.
Опора футеровки из ПТФЭ и вся конструкция резервуара должны быть проверены на соответствие указанному вакуумному режиму. Ожидаемое минимальное абсолютное давление, продолжительность воздействия, рабочая температура и частота вакуумных циклов должны быть включены в инженерный анализ.
Недостаточно сделать вывод о пригодности вакуума на основе химической стойкости или номинального положительного давления. Предлагаемый узел с футеровкой должен быть проверен на предмет реальных условий вакуума и последовательности операций.
Объедините условия эксплуатации в одну спецификацию
Давление и температуру следует оценивать вместе. Максимальную температуру, расчетное давление и максимальный вакуум не следует рассматривать как несвязанные значения, если они могут возникать на одном и том же рабочем этапе. В спецификации должны быть указаны возможные на практике комбинации и указано, какие этапы требуют отдельной оценки.
| Состояние | Информация для предоставления | Обзор дизайна |
|---|---|---|
| Температура | Нормальный диапазон, максимум, минимум и изменения температуры. | Пригодность футеровки и термическое поведение сборки. |
| Положительное давление | Рабочее давление, расчетное давление и переходные режимы. | Расчет конструкции, соединения и характеристики применимого оборудования. |
| Вакуум | Минимальное абсолютное давление, продолжительность и рабочая стадия. | Поддержка футеровки и пригодность всего резервуара под вакуумом. |
| Цикличность процессов | Запуск, остановка, очистка и повторяющиеся рабочие последовательности. | Комбинированные термические и механические условия. |
6. Емкость, размеры и расположение оборудования.
Емкость является важным параметром, но он не полностью определяет размеры или пригодность технологического резервуара. Два резервуара с одинаковым номинальным объемом могут иметь разную высоту, диаметр, геометрию головки, расположение опор и схему соединений.
Рабочий объем и номинальная мощность
Номинальный объем описывает заявленную вместимость резервуара, а рабочий объем — это количество, которое предназначено для хранения или обработки во время нормальной работы. Это различие особенно важно для реакторов и смесительных резервуаров, где может потребоваться достаточно места для перемешивания, образования пара, пенообразования, расширения или других технологических процессов.
Соответствующий рабочий уровень заполнения зависит от процесса и конструкции резервуара. Требуемый запас следует оценивать, а не предполагать, что он одинаков для разных приложений.
Габаритные размеры и пространство для установки
Подтвердите максимально допустимую высоту, диаметр и общий размер. Учитывайте доступный путь доступа, размеры дверей и проемов, подъемные устройства, зазоры в конструкции, пространство для обслуживания и расположение близлежащего оборудования.
Ограничения по транспортировке и установке также могут влиять на конфигурацию резервуара. Судно, которое соответствует месту его эксплуатации, все же может потребовать отдельного рассмотрения того, как оно будет перемещено в здание или размещено на его фундаменте.
Опоры и подключенное оборудование
Опорные стойки, юбки, кронштейны, подъемные элементы и элементы сопряжения фундамента должны соответствовать конструкции конструкции и условиям площадки. Подключенные насосы, приводы мешалок, приборы и трубопроводы могут создавать дополнительные нагрузки или требования к пространству.
Планировка должна оставлять удобный доступ к рабочим точкам и зонам проверки. Потребности в техническом обслуживании легче удовлетворить, если они рассматриваются до того, как соглашение будет окончательно оформлено.
Когда необходим чертеж с размерами
Предварительного описания процесса может быть достаточно во время первоначальных обсуждений, но по мере продвижения проектирования все большее значение приобретает расположение размеров. На чертеже должны быть указаны основные размеры, положения сопел, точки опоры, отверстия для доступа и соответствующие интерфейсы с соседним оборудованием.
Если соединения с установкой уже имеются, предлагаемый сосуд следует сверить с имеющейся компоновкой трубопроводов. Любые необходимые отклонения должны быть выявлены и устранены до утверждения производственных чертежей.
7. Патрубки, люки и технологические соединения.
Соединения связывают судно с остальной частью производственной системы. Они могут потребоваться для зарядки, разрядки, вентиляции, отбора проб, измерения, очистки, контроля температуры или других функций. Их размещение и конструкция влияют на эффективность установки, эксплуатации и проверки судна.
Расположение и ориентация сопла
Каждая форсунка должна иметь четко обозначенную функцию и положение. В спецификации или утвержденном чертеже должны быть указаны его номинальный размер, ориентация, тип соединения, а также любые соответствующие требования по высоте или углу.
Расположение входных и выходных отверстий должно отражать предполагаемый технологический процесс. Требования к дренажу, транспортировке материала и доступу также могут влиять на геометрию резервуара. Изменения расположения сопел после начала работ по футеровке или изготовлению могут создать дополнительные инженерные и производственные сложности.
Люки и доступ для осмотра
Люки и отверстия для доступа позволяют осуществлять осмотр, очистку и техническое обслуживание там, где это позволяет конструкция судна. Их размеры и расположение должны отражать предполагаемый метод проверки, потребности в безопасном доступе и расположение окружающей станции.
Детали проема также должны быть совместимы с конструкцией облицовки. Переход между отверстием и прилегающей облицованной поверхностью требует особого внимания, поскольку он сочетает в себе границу раздела процесса со структурной особенностью.
Мешалки, инструменты и вспомогательные компоненты
В зависимости от процесса для резервуара может потребоваться прибор для измерения уровня жидкости, датчик температуры, штуцер для подключения давления, смотровое стекло, мешалка или дополнительные фитинги. Не каждому судну необходимы все принадлежности, и требуемое расположение должно основываться на технологических обязанностях, а не на общем списке.
Каждый контактный аксессуар требует проверки совместимости. Прокладки, уплотнения, интерфейсы приборов и подключаемые компоненты должны соответствовать химической среде и применимым условиям давления и температуры.
Четко организуйте информацию о подключении
Расписание сопел – полезный способ избежать двусмысленности. Он может идентифицировать каждое соединение по тегу, функции, размеру, количеству, ориентации и типу соединения, при необходимости со ссылками на чертежи.
Предоставление этой информации на раннем этапе помогает инженерным и производственным группам проверять зазоры, координировать аксессуары и устанавливать согласованные договоренности до того, как проект будет выпущен.
8. Проверка футеровки и проверка качества.
Проверку следует планировать как часть спецификации оборудования, а не добавлять только после завершения производства. Требуемые инспекционные мероприятия зависят от метода футеровки, конструкции резервуара, применимых стандартов, технологического риска и договорных критериев приемки.
Определите объем проверки перед производством
Определите записи и проверки, необходимые для облицованных поверхностей, корпуса конструкции, соединений и готовой сборки. В спецификации должно быть указано, какие требования являются обязательными, какие стандарты применяются и кто несет ответственность за анализ результатов.
Если применим тот или иной метод контроля футеровки, его процедура и пределы приемки должны быть согласованы заранее. Например, электрические испытания в отпуске могут быть применимы к определенным непроводящим покрытиям и подходящим конфигурациям оборудования, но их использование и настройки испытаний должны быть установлены для конкретной конструкции. Не следует предполагать, что это применимо одинаково для каждого процесса футеровки или толщины.
Осмотр сложных геометрических участков
При планировании проверки следует учитывать места, к которым труднее получить доступ или оценить их, включая переходы сопел, отверстия, углы и другие изменения геометрии. В этих областях могут потребоваться другие методы контроля или более детальные чертежи и контроль производства.
Визуальный осмотр, проверка размеров и другие применимые методы должны быть определены в соответствии с требованиями строительства. Также следует указать любые обязательные испытания под давлением или структурные исследования, если они имеют отношение к конструкции оборудования.
Уточнить документацию и критерии приемки
В процессе приемки должно быть указано, какие доказательства необходимы, прежде чем оборудование может быть выпущено. В зависимости от проекта документация может включать утвержденные чертежи, информацию о материалах, записи проверок, результаты испытаний и записи о принятых отклонениях.
Такие заявления, как «тщательно осмотреть футеровку», менее полезны, чем определенный план проверки, в котором указаны метод, применимое место, критерии приемки и требуемая запись. Точные требования дают производителю и заказчику общую основу для проверки готового оборудования.
Поддерживать отслеживание утвержденных изменений
Изменения в проекте должны быть задокументированы, рассмотрены и одобрены ответственными сторонами. Изменение соединения, аксессуара или условий эксплуатации может повлиять на другие части спецификации оборудования. Регистрация причины изменения и его технического одобрения помогает сохранить согласованность между производственной документацией и окончательной сборкой.
9. Подготовка спецификации оборудования
Четкая спецификация дает команде разработчиков оборудования достаточно информации для оценки приложения и выявления нерешенных требований. В нем должно быть описано не только необходимое судно, но и условия, в которых оно будет эксплуатироваться.
Следующая последовательность представляет собой практический метод организации проектной информации.
-
Опишите процессуальную задачу.
Объясните, будет ли сосуд использоваться для реакции, хранения, сбора или смешивания. Определите рабочую стадию, входные и выходные интерфейсы, а также любые специальные функции процесса.
-
Задокументируйте химическую среду.
Перечислите соответствующие вещества, концентрации, смеси, загрязняющие вещества и чистящие жидкости. Определите все этапы, на которых композиция существенно меняется.
-
Определите операционный диапазон.
Обеспечьте нормальные и экстремальные температуры, рабочее и расчетное давление, условия вакуума и предсказуемые переходы между рабочими состояниями.
-
Определите мощность и размеры.
Укажите номинальную мощность, полезный рабочий объем, основные размеры, ограничения по установке и необходимое расположение опор.
-
Подготовьте график подключения.
Перечислите необходимые насадки, отверстия, вентиляционные отверстия, дренажи, инструменты, мешалки и аксессуары. Предоставьте чертеж компоновки, если он доступен.
-
Определить стандарты и требования к проверке.
Укажите применимые требования к конструкции, процедуры проверки, ожидания от испытаний, критерии приемки и необходимую документацию.
-
Перед утверждением просмотрите технические пробелы.
Запишите неразрешенные химические данные, противоречивые размеры, неопределенные условия эксплуатации и любые аксессуары, совместимость или конструкция которых остается неподтвержденной.
Контрольный список технических характеристик оборудования
| Категория спецификации | Требуемая информация | Причина отзыва |
|---|---|---|
| Приложение процесса | Функция сосуда, этапы процесса, транспортировка материала и последовательность операций. | Устанавливает правильный тип оборудования. |
| Химическая среда | Состав, концентрация, примеси и чистящие средства. | Поддерживает оценку совместимости футеровки. |
| Условия эксплуатации | Диапазон температур, расчетное давление, режим вакуума и переходные режимы. | Определяет требуемый рабочий диапазон. |
| Вместимость и планировка | Рабочий объем, габаритные размеры, расположение опор и пределы установки. | Проверяет соответствие и интеграцию процесса. |
| Соединения | Размеры сопел, положения, отверстия, приборы и аксессуары. | Координирует интерфейсы трубопроводов и оборудования. |
| Требования к качеству | Процедуры проверки, испытания, критерии приемки и записи. | Определяет, как будет проверяться соответствие. |
Если некоторые детали остаются недоступными, идентифицируйте их как открытые технические элементы. Этот подход более надежен, чем предположение о размерах, условиях эксплуатации или требованиях приемки, которые не были установлены командой проекта.
10. Распространенные ошибки выбора и проектирования
Некоторые проблемы могут возникнуть, когда выбор оборудования основан на кратком описании продукта без полного определения предполагаемой услуги. Большинство из них можно сократить за счет более полного описания процесса и раннего рассмотрения технической спецификации.
Выбор только по химическому названию
Знания о том, что в сосуде будет находиться кислота, щелочь или растворитель, недостаточно для проведения оценки совместимости. Концентрация, смеси, температура, продолжительность воздействия, методы очистки и конструкция футеровки могут иметь значение.
Лучший подход:Укажите всю технологическую среду и ее ожидаемый рабочий диапазон, а затем подтвердите пригодность для фактического применения.
Обеспечение только номинального объема резервуара
Показатель производительности не определяет полную геометрию резервуара, допустимый рабочий объем, расположение мешалки или схему соединений. Недостаточная информация о размерах может привести к тому, что оборудование будет невозможно легко интегрировать в существующую установку.
Лучший подход:Укажите вместе рабочий объем, габаритные размеры, ограничения на месте, технологические требования и необходимые соединения.
Предполагая, что химическая стойкость определяет пригодность для вакуума
Химическая стойкость и устойчивость к перепаду давления решают различные инженерные вопросы. Футеровка и опорная конструкция должны быть проверены на предмет предполагаемых условий вакуума и соответствующей рабочей температуры.
Лучший подход:Точно укажите минимальное абсолютное давление, продолжительность воздействия, температуру и ожидаемый вакуумный цикл.
Без учета уплотнений и вспомогательных компонентов
Совместимая основная футеровка не может гарантировать пригодность каждого уплотнения, прокладки, компонента мешалки, смотрового стекла или соединения прибора. Каждый соответствующий контактирующий с рабочей средой компонент является частью полной системы.
Лучший подход:Включите аксессуары и соединительные материалы в техническую проверку вместо того, чтобы рассматривать основной сосуд как единственный компонент, требующий оценки.
Слишком поздно окончательно определить положение сопел.
Несвоевременные изменения в местах соединений могут повлиять на внутреннюю геометрию, выравнивание трубопроводов, доступ и готовую конфигурацию футеровки. Они также могут создавать конфликты с находящимся рядом оборудованием или свободными местами для установки.
Лучший подход:Перед утверждением производственных чертежей проверьте расположение размеров и график сопел.
Оставляя требования к проверке неопределенными
Общий запрос на коррозионностойкий сосуд не объясняет, как будет проверяться готовая футеровка или какие критерии определяют приемку. Недостающие детали могут вызвать разногласия во время окончательного рассмотрения.
Лучший подход:До начала производства согласуйте применимые стандарты, процедуры проверки, критерии приемки и необходимые записи.
Правило выбора:Полная спецификация оборудования включает в себя технологический режим, химическую среду, условия эксплуатации, конфигурацию резервуара и требования к проверке. Каждый из них должен поддерживать одно и то же определенное приложение.
11. Установка, эксплуатация и обслуживание
Пригодность оборудования зависит не только от его первоначальной конструкции, но и от того, как с судном обращаются, устанавливают, эксплуатируют и обслуживают. Соответствующие процедуры помогают сохранить целостность футеровки и выявить проблемы до того, как они перерастут в более серьезные проблемы с оборудованием.
Обращение и установка
Процедуры транспортировки и подъема должны соответствовать документации на оборудование и предусмотренным подъемным устройствам. Неконтролируемый удар, неподходящие точки подъема или неосторожное обращение могут привести к повреждению футеровки или других частей узла, даже если внешний резервуар выглядит неповрежденным.
При установке также следует соблюдать предполагаемые условия опоры и выравнивание соединений. Принудительное выравнивание трубопроводов или непреднамеренные нагрузки на патрубки могут привести к возникновению механических напряжений, которые не были учтены в расчетных предположениях.
Перед вводом в эксплуатацию проверьте положение установки, расположение опор, подключенные трубопроводы, приборы и необходимые аксессуары. Убедитесь, что окончательная конфигурация соответствует утвержденным чертежам и что необходимые предпусковые проверки выполнены.
Контролируемый запуск и выключение
Эксплуатационные процедуры должны определять, как сосуд наполняется, доводится до рабочей температуры, создается давление, где это применимо, и возвращается в безопасное состояние. Если возможны вакуум или быстрые изменения температуры, эти условия должны быть четко рассмотрены.
Процедуры также должны устанавливать порядок устранения отклонений в процессе. Неожиданные изменения давления, температуры или химического состава могут вывести сосуд за пределы утвержденного рабочего диапазона и потребовать контролируемого реагирования.
Практика очистки
Методы очистки должны быть совместимы с облицовкой, уплотнениями, соединительными компонентами и эксплуатационными ограничениями сосуда. Выбранное чистящее средство, температура, продолжительность и любое механическое чистящее действие должны быть проверены с учетом конкретной конструкции.
Процедуры очистки должны определять, как удаляются остатки, как промывается сосуд, где это необходимо, и как обеспечивается доступ для осмотра. Недопустимо использовать неутвержденные химические вещества или агрессивные механические методы просто потому, что основная футеровка рассчитана на коррозионную эксплуатацию.
Регулярный осмотр и техническое обслуживание
Частота и метод проверок должны отражать технологический риск, условия эксплуатации, конструкцию оборудования и применимые требования к техническому обслуживанию. Операторы должны следовать утвержденным процедурам для выявления признаков повреждения, утечек, необычного рабочего поведения или износа связанных компонентов.
При обнаружении проблемы при оценке следует учитывать футеровку, соответствующие соединения, уплотнения и конструкцию поддерживающего сосуда. Причина должна быть установлена до того, как будет выбран ремонт или модификация. Любой ремонт должен соответствовать исходной конструкции и утвержденным условиям эксплуатации.
Ведите оперативный учет
Записи о рабочих условиях, проверках, очистке, работах по техническому обслуживанию и одобренных модификациях могут помочь выявить повторяющиеся проблемы. Они также облегчают сравнение фактических условий эксплуатации с предположениями, использованными во время первоначального анализа проекта.
Если условия процесса значительно изменяются, сосуд следует повторно оценить перед введением измененного режима работы. Конфигурация, одобренная для одной концентрации химического вещества, диапазона температур или давления, не должна автоматически считаться подходящей для другого применения.
12. Планирование индивидуальной конфигурации оборудования
Промышленным судам часто необходимо соответствовать определенной схеме процесса, требованиям к производительности и набору условий эксплуатации. Пользовательская конфигурация может удовлетворить эти требования при условии, что детали определены и систематически оценены.
Чжояньпредоставляет услуги по проектированию и производству промышленного антикоррозионного покрытия, а также химического оборудования. Соответствующую конфигурацию футерованного резервуара можно обсудить с учетом его предполагаемой технологической функции, требуемой производительности, рабочего диапазона, положений соединений и технологических принадлежностей.
Сопоставьте конфигурацию с процессом
Адаптацию следует начинать с требований к процессу, а не с заранее определенного расположения резервуара. Резервуар-накопитель с простой передаточной функцией может потребовать иной набор соединений, чем реактор с мешалкой и дополнительное технологическое оборудование.
Определение необходимых функций помогает отличить основные функции от дополнительных аксессуаров. Это также дает инженерной команде более четкую основу для оценки геометрии резервуара и схемы соединений.
Заранее определите технические детали
Производительность, размеры, химическую среду, температуру, давление, требования к вакууму и положение сопел следует рассматривать вместе. Если судно необходимо подключить к существующей системе, соответствующие чертежи и размеры интерфейса должны быть предоставлены во время первоначального технического обсуждения.
Любые неизвестные условия должны оставаться видимыми во время проверки проекта. В частности, прежде чем спецификация оборудования будет считаться завершенной, следует устранить нерешенную химическую совместимость, неясные условия вакуума или неполные чертежи соединений.
Проверьте дизайн перед изготовлением
Предлагаемая конструкция должна быть проверена на соответствие предполагаемому назначению, включая расположение обделки, конструктивный проект, соединения и план проверки. Чертежи и техническая документация должны идентифицировать согласованную конфигурацию, чтобы обе стороны могли оценить одну и ту же конструкцию.
Изменения, внесенные на этом этапе, следует оценить на предмет их влияния на сборку в целом. Пересмотренное положение сопла, новый аксессуар или измененные требования к давлению могут повлиять на другие проектные решения и не должны рассматриваться как изолированное изменение.
Информация для подготовки к техническому обсуждению
- Тип оборудования и предполагаемая функция процесса.
- Химический состав, концентрация и соответствующие чистящие средства.
- Нормальные и экстремальные рабочие температуры.
- Требования к рабочему давлению, расчетному давлению и вакууму, где это применимо.
- Требуемая номинальная мощность, рабочий объем и габаритные размеры.
- Схема сопел, положения соединений, инструменты и технологические принадлежности.
- Применимые строительные стандарты и требования к проверке футеровки.
- Установочные чертежи и любые ограничения по интерфейсу существующего оборудования.
Эти материалы служат практической отправной точкой для технического обзора и ценообразования. Окончательная спецификация оборудования должна быть подтверждена только после оценки соответствующих химических, механических, габаритных и инспекционных требований.
13. Часто задаваемые вопросы
Следующие вопросы касаются общих технических соображений при выборе химических технологических сосудов с футеровкой из фторполимера.
Для чего в основном используются сосуды с футеровкой из ПТФЭ?
Они используются в химической промышленности, где внутренние контактные поверхности требуют защиты от коррозии. Обычные типы сосудов включают реакторы, резервуары для хранения, ресиверы и смесительные резервуары. Выбор подходящего типа зависит от режима работы, химической среды, условий эксплуатации и требуемой конфигурации.
Обеспечивает ли покрытие из ПТФЭ защиту от всех химических веществ?
Ни один материал не следует рассматривать как универсально подходящий для любых условий. ПТФЭ обладает широкой химической стойкостью, но фактическое применение по-прежнему требует оценки химической идентичности, концентрации, температуры, продолжительности воздействия и конструкции футеровки. Перед утверждением сосуда следует рассмотреть конкретные ограничения совместимости и особые условия эксплуатации.
Почему для судна с футеровкой из ПТФЭ также требуется стальная конструкция?
Футеровка обеспечивает необходимую коррозионно-стойкую внутреннюю поверхность, а внешний стальной корпус обеспечивает структурную поддержку. Эти два компонента выполняют разные функции и должны разрабатываться вместе. Размеры сосуда, условия давления, опоры, соединения и соотношение между облицовкой и стальным корпусом - все это влияет на окончательный проект.
Какая информация необходима для выбора правильного типа судна?
Начните с предполагаемой функции процесса, химической среды, рабочей температуры, требований к давлению или вакууму, производительности и условий установки. Затем определите необходимые насадки, отверстия для доступа, инструменты и аксессуары. Эти детали помогают отличить реактор от резервуара-хранилища, ресивера или смесительного резервуара и установить необходимую конфигурацию.
Можно ли использовать футерованный сосуд в условиях вакуума?
Вакуумное обслуживание возможно при использовании соответствующим образом спроектированного узла, но это должно быть подтверждено для конкретного оборудования. Анализ должен включать минимальное абсолютное давление, рабочую температуру, длительность вакуума, частоту циклов и поддержку футеровки. Химическая совместимость или номинальное положительное давление сами по себе не определяют пригодность для вакуума.
Что следует проверить при выборе футерованного смесительного бака?
Помимо химической совместимости, производительности, температуры и давления, укажите требуемую производительность смешивания и расположение мешалки. Проверьте пригодность компонентов вала, уплотнений, прокладок и других аксессуаров, контактирующих с рабочей средой. Также следует пересмотреть положения сопел, доступ для очистки, требования к техническому обслуживанию и схему установки.
Какие требования к проверке должны быть подтверждены перед производством?
Определите применимые строительные стандарты, метод проверки футеровки, критерии приемки, структурные исследования, испытания и необходимую документацию. В зависимости от конструкции могут подходить такие методы, как визуальный осмотр, проверка размеров или электрические испытания на отпуск. План инспекций должен быть согласован для конкретного оборудования, а не считаться идентичным для каждого судна.
Что должно быть включено в запрос на индивидуальное предложение судна?
Укажите предполагаемую функцию резервуара, химический состав и концентрацию, рабочую температуру, условия давления или вакуума, требуемую производительность, габаритные размеры, схему соединений, аксессуары и применимые требования к проверке. Существующие чертежи установки и ограничения на установку полезны, когда судно необходимо интегрировать в существующую производственную систему. Любые неразрешенные технические условия должны быть идентифицированы для рассмотрения.
14. Соображения окончательного выбора
Выбор подходящегоОборудование с футеровкой из ПТФЭтребует согласованной оценки химической среды, конструкции футеровки, конструкции резервуара, условий эксплуатации и технологических интерфейсов. Реакторы, резервуары-хранилища, ресиверы и смесительные резервуары выполняют разные функции, поэтому их конфигурации следует разрабатывать с учетом их предполагаемых функций, а не рассматривать как взаимозаменяемые контейнеры.
Полная техническая спецификация должна определять химический состав и концентрацию, температуру, положительное давление или вакуум, емкость, размеры, положения соединений, аксессуары и критерии проверки. Во время анализа проекта также следует учитывать установку, очистку, техническое обслуживание и прогнозируемые изменения процесса.
Предоставление этой информации на раннем этапе помогает создать четкую основу для оценки предлагаемого оборудования. Это также упрощает выявление недостающей информации, координацию технологических соединений и подтверждение проектных требований до начала производства.
Обсудите ваши требования к химическому оборудованию
Поделитесь своей технологической средой, концентрацией, рабочей температурой, условиями давления или вакуума, требуемой емкостью резервуара и схемой соединений, чтобы начать техническое обсуждение соответствующей конфигурации.
Отправьте свои требования к оборудованию
