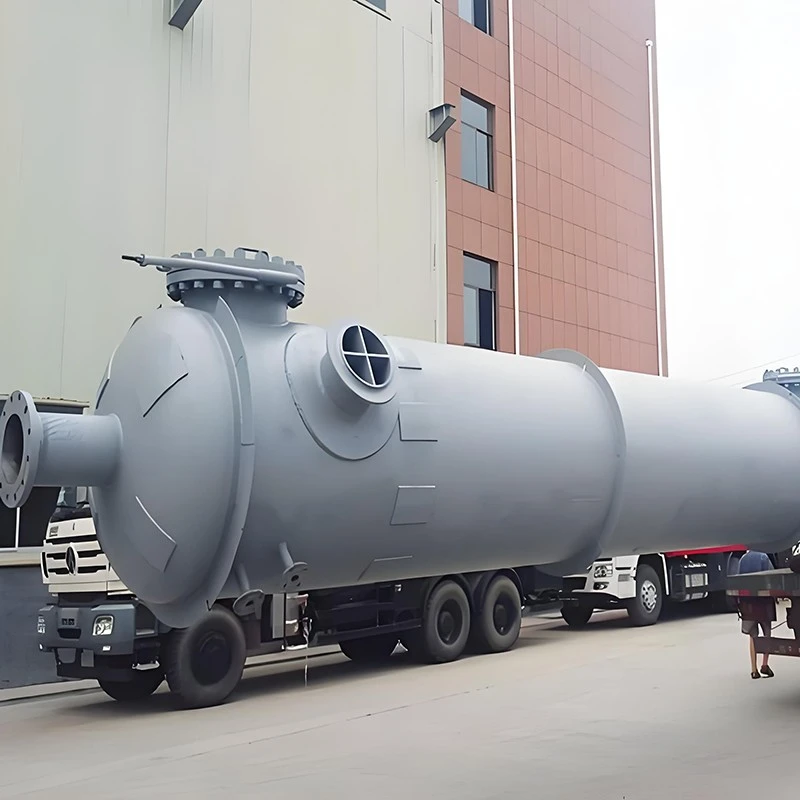

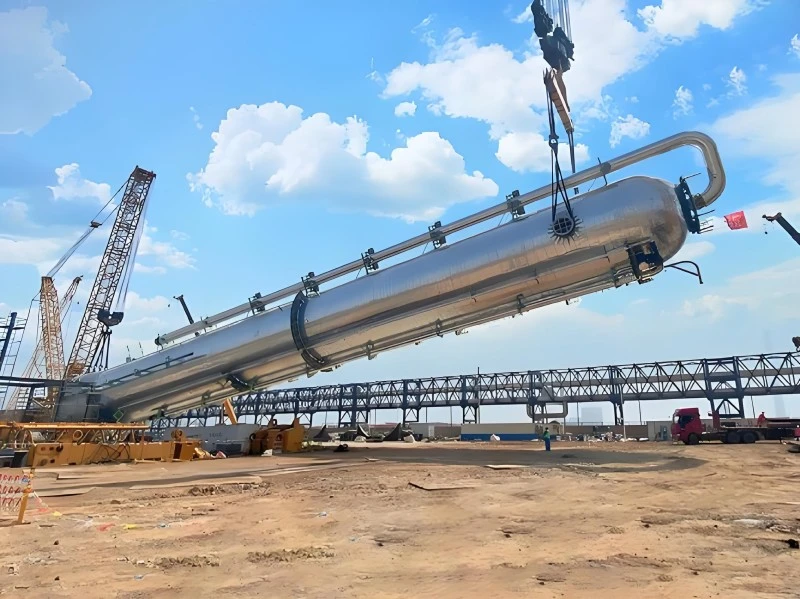

Колонна химического парового разделения с покрытием PFA

Колонна химического парового разделения с покрытием PFA представляет собой парофазную фракционирующую колонну с антикоррозийным покрытием PFA, нанесенным распылением расплава, функционально отличающуюся от ламинированных листовой футеровкой из ПТФЭ дистилляционных колонн. Вместо приклеивания толстого листа фторполимера плотное покрытие из PFA термически наплавляется на подложку из углеродистой стали. Он отлично подходит для рабочих сценариев с паровой средой высокой чистоты, где требуется строгий контроль выщелачивания ионами металлов. Горячий агрессивный смешанный пар завершает парожидкостный противоточный массообмен внутри внутренних устройств башни. Сплошной плотный барьер из ПФА изолирует горячую кислоту, галогенсодержащий и окислительный пар от металлической оболочки, предотвращая загрязнение дистиллята ионами металлов. Широко используется для проектов химической очистки высокой чистоты, фармацевтической промежуточной очистки и переработки полупроводниковых реагентов за рубежом.

Принцип работы

1. Принцип защиты от коррозии материала.

-Внешняя подложка: корпус сосуда под давлением Q345R из углеродистой стали выдерживает механическую нагрузку, рабочее давление и внешнюю ветровую нагрузку. -Внутренний защитный барьер: порошок фторполимера PFA (перфторалкокси) распыляется из расплава и термически отверждается на внутренней стенке башни, поверхностях люка и сопла с образованием плотного непрерывного тонкопленочного покрытия. Благодаря стабильным молекулярным связям углерод-фтор отвержденное покрытие из ПФА обладает исключительной химической инерцией, блокирует проникновение горячего коррозионного пара и предотвращает растворение ионов неблагородных металлов в дистилляте, обеспечивая как антикоррозионную защиту, так и защиту высокой чистоты.

2. Согласование логики процесса разделения пара

Горячий смешанный коррозионный пар поступает в нижнюю часть башни и поднимается вверх; конденсированная флегма течет вниз через компоненты насадки/распределителя башни. Многократный пароконденсационный массообмен осуществляет многокомпонентное фракционирование. Весь поднимающийся горячий пар контактирует только с поверхностями, покрытыми PFA. Эта колонна в основном обслуживает рабочие процессы разделения с преобладанием паровой фазы: вакуумную ректификацию термочувствительного коррозионно-активного сырья, очистку реагентов высокой чистоты, паровое фракционирование галогенсодержащих растворителей. Он может соединяться с конденсаторами и приемными резервуарами с покрытием PFA для создания замкнутого контура полного разделения пара высокой чистоты.

Основные преимущества продукта

1. Сверхнизкая эффективность выщелачивания ионов металлов. Плотное термоплавкое покрытие из PFA снижает риск осаждения ионов, хорошо подходит для производства дистиллятов высокой чистоты, частично соответствует требованиям GMP и требованиям очистки реагентов полупроводникового класса.

2. Хорошая адаптация к сложной внутренней геометрии башни. Процесс нанесения покрытия распылением расплава покрывает сложные формы, такие как углы сопел, опоры перераспределителя и секции башни малого диаметра, которые создают препятствия при установке листовой футеровки из ПТФЭ.

3. Равномерный тонкий непрерывный барьерный слой. Отсутствие сварных швов, характерных для листовой футеровки из ПТФЭ; снижает скрытый риск проникновения пара вдоль сварочных зазоров при циклических условиях работы горячего пара.

4. Гибкая вакуумная парофазная работа. Подходит для вакуумной перегонки термолабильного коррозионного пара; правильно отвержденное покрытие PFA сохраняет адгезию в условиях стабильного пара с отрицательным давлением.

5. Модульная комбинированная конструкция башенных секций. Сегментированные башенные секции для удобной транспортировки на большие расстояния и сборки на месте; внутренние детали можно менять местами для регулировки точности разделения.

6. Межсистемная совместимость Доступен с антикоррозийными фланцами HG20536, может стыковаться с трубным клапаном с покрытием PFA или PTFE и приемным оборудованием для полной конструкции разделительного контура.

Полная таблица технических характеристик

Основные области применения

Целевые сценарии фракционирования коррозионного пара высокой чистоты, экспортные записи, охватывающие высокотехнологичные химические предприятия Юго-Восточной Азии и Ближнего Востока:

1. Тонкохимическая паровая ректификация и очистка растворителей высокой чистоты.

2. Фармацевтическая промежуточная вакуумная паровая сепарация для требований с низким содержанием примесей металлов.

3. Полупроводниковый вспомогательный реагент, рекуперация и фракционирование коррозионно-парового пара.

4. Процесс парофазного разделения галогенсодержащих специальных химикатов.

5. Проект вакуумной перегонки термочувствительных агрессивных сред.

6. Опытно-промышленный испытательный цех по сепарации коррозионного пара высокой чистоты.

Меры предосторожности при эксплуатации

1. Среднее ограничение: покрытие PFA устойчиво к большинству кислот, щелочей и органического пара; избегайте длительного воздействия расплавленного щелочного металла и трифторида хлора, которые разрушают фторполимерный материал. Не рекомендуется для тяжелого пара, содержащего твердые частицы; твердая крупа царапает поверхность покрытия.

2. Ограничение изменения температуры: предотвращение резкого теплового удара; Скорость нагрева/охлаждения контролируется ≤10 ℃ в час. Резкое чередование горячего и холодного может привести к образованию микротрещин и расслоению покрытия.

3. Предел вакуума: не превышайте максимальный номинальный вакуум -0,07 МПа. Чрезмерное отрицательное давление увеличивает риск отслоения покрытия от стальной основы.

4. Защита сборки: во время установки внутренних компонентов строго следите за тем, чтобы острые металлические компоненты не царапали и не ударяли по внутренним поверхностям с PFA-покрытием.

5. Запрещенная модификация на месте: запрещается сварка, шлифовка или сверление корпуса башни на месте. Работа при высоких температурах разрушит адгезию покрытия PFA.

6. Требования к подаче пара. Подаваемый пар должен максимально снижать унос твердых частиц; Предлагается устройство фронтального фильтра для снижения воздействия абразивных частиц на покрытие.

Руководство по текущему техническому обслуживанию

1. Периодическая проверка покрытия. Каждые 6–9 месяцев выполняйте обнаружение утечки искры и измерение толщины покрытия. Сосредоточьтесь на углах патрубков и переходных зонах фланцев секций башни, уязвимых для размыва паром.

2. Внутренняя очистка: Полностью охладите градирню и сбросьте давление перед открытием люка. Используйте только мягкие неметаллические инструменты и циркуляционную промывку совместимым растворителем; Использование стальной щетки и твердого скребка строго запрещено во избежание повреждения покрытия царапинами.

3. Проверка уплотнений фланцев: проверяйте композитные прокладки из PFA ежеквартально; Своевременно заменяйте старые/деформированные прокладки, чтобы предотвратить утечку пара в местах соединений.

4. Капитальный ремонт внутренних частей башни: вынос упаковки и перераспределителя для очистки при ежегодном останове; удалить отложения паровой фазы коксования, чтобы гарантировать эффективность массообмена.

5. Техническое обслуживание внешней оболочки: при установке колонны на открытом воздухе проверяйте внешнюю антикоррозийную краску каждые два года; ремонт отслаивающейся краски для защиты основания из углеродистой стали от атмосферной коррозии.

6. Управление запасными частями: храните соответствующие композитные прокладки из PFA; обычные металлические прокладки не заменяют антикоррозийные уплотнительные аксессуары. При появлении локальных вздутий или отслоений покрытия обратитесь к производителю для профессионального ремонта; не проводите ремонт самоклеющейся заплатки на месте.

Часто задаваемые вопросы

Вопрос 1: В чем основная разница между колонной химического парового разделения с покрытием PFA и дистилляционной колонной с футеровкой из ПТФЭ?

A: В этом продукте используется тонкое покрытие PFA, отверждаемое термоотверждением методом распыления расплава, без сварных швов, что превосходно подходит для рабочих условий с низким выщелачиванием ионов и высокой чистотой в паровой фазе. Башня с футеровкой из ПТФЭ использует толстые ламинированные листы фторполимера и лучше работает в условиях сильной иммерсионной жидкофазной эрозии.

Вопрос 2: Может ли колонна с покрытием PFA работать в условиях длительной перегонки с паром в высоком вакууме?

A: Стабильная работа при вакууме -0,07 МПа; не превышайте расчетное значение вакуума, избыточный вакуум может вызвать риск расслоения покрытия.

В3: Подходит ли эта колонна с покрытием для пара, содержащего твердые абразивные частицы?

О: Не рекомендуется. Твердые твердые частицы, переносимые паром, будут истирать покрытие PFA; установите переднее фильтрующее устройство для удаления частиц, если частицы не могут быть полностью удалены.

Вопрос 4. Можно ли заменить внутренние компоненты башни на месте для регулировки точности разделения?

A: Модульная конструкция секций башни позволяет заменять внутренние компоненты во время остановки; Будьте осторожны, чтобы не поцарапать внутреннее покрытие PFA во время разборки-сборки.

В5: Какие элементы проверки должна пройти каждая пароразделительная колонна с покрытием PFA перед отправкой?

Ответ: Каждая башня проходит испытание на однородность толщины покрытия, искровое сканирование всей стены и двойную проверку герметичности выдерживания гидравлического давления.

В6: На что распространяется официальная гарантия?

О: на корпус из углеродистой стали предоставляется 10-летняя гарантия на конструкцию; 5-летняя гарантия на покрытие PFA (исключая царапины, истирание частицами и повреждения в результате неправильной эксплуатации); Внутренние аксессуары башни. Гарантия 2 года.
