Промышленная ректификационная колонна с футеровкой из ПТФЭ

Промышленная ректификационная колонна с футеровкой из ПТФЭ относится к мощному промышленному фракционирующему оборудованию и отличается от небольших дистилляционных колонн, ориентированных на лабораторию. Он создан для длительной непрерывной промышленной ректификации, а не для периодической мелкосерийной очистки. В промышленных условиях смешанный коррозионный пар и конденсированная жидкость осуществляют противоточный массоперенос внутри секций башни для обеспечения разделения компонентов. Корпус из углеродистой стали воспринимает общую механическую нагрузку, а бесшовная футеровка из ПТФЭ изолирует горячий коррозионный пар от металлической основы, предотвращая коррозию корпуса и загрязнение ионами металлов фракционируемых продуктов. Модульная сегментированная конструкция башенных секций упрощает транспортировку по дорогам и сборку на месте и широко используется в промышленных парках для регенерации растворителей и разделения агрессивных сред.

Принцип работы

Эта промышленная ректификационная башня завершает разделение компонентов, опираясь нагаз-счетчик жидкости-текущая масса-принцип передачив сочетании с двухслойной антикоррозионной конструкцией:

1. Принцип конструкционного материала

· Внешняя оболочка: корпус из углеродистой стали Q345R, выдерживает внутреннее давление, внешнюю ветровую нагрузку и вес внутренних частей башни; Сегментированные модульные секции башни соединяются антикоррозийными фланцами с полным тефлоновым покрытием.

· Внутренний барьер: лист ПТФЭ, активированный натрием, плотно приклеен к внутренней стенке башни посредством вакуумного ламинирования. ПТФЭ сохраняет стабильную химическую инерцию при воздействии высокотемпературной кислоты, щелочи и фторсодержащего пара, предотвращая контакт агрессивных паров со стальной оболочкой.

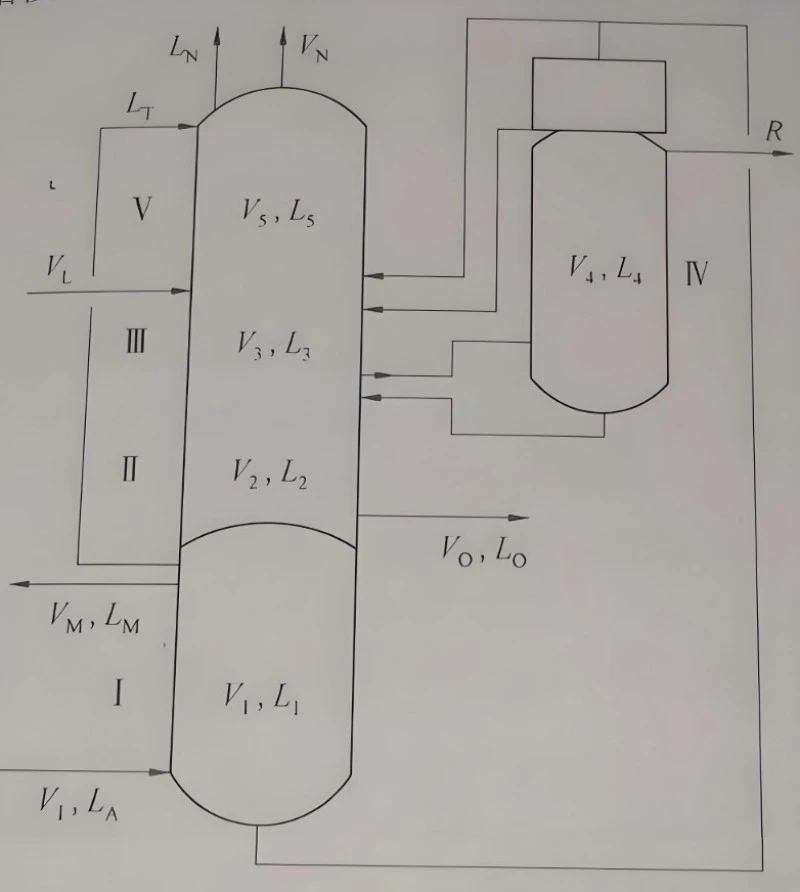

2. Логика процесса промышленной ректификации

Нагретая смешанная среда образует пар и поступает в нижнюю часть ректификационной колонны. Горячий пар поднимается вверх; сконденсированная рефлюксная жидкость течет вниз. Внутри упаковки или внутренних частей лотка пар и жидкость полностью контактируют для многократного пароконденсационного обмена. Различные компоненты с разными температурами кипения отделяются и собираются через верхние и нижние выпуски соответственно. Вся башня работает в режиме непрерывной циркуляции для удовлетворения потребностей в промышленном разделении больших объемов.

Основные преимущества продукта

1. Промышленная конструкция с непрерывным режимом работы для тяжелых условий работы. Оптимизирована для длительной непрерывной работы в промышленном цикле, усиливает характеристики фланцевого соединения и склеивания футеровки, адаптирует 24-часовую непрерывную выправку на производственных линиях промышленных парков.

2. Модульная конструкция сегментированной башни. Разделение на несколько стандартных секций башни позволяет решить транспортные ограничения сверхвысокого корпуса башни; пользователи могут позже увеличить или уменьшить секции башни в соответствии с повышенными требованиями к точности разделения.

3. Антикоррозийная защита от контакта с паром по всей площади. Не только внутренняя стенка башни, все внутренние опорные кольца, отверстия сопел и соединительные фланцы полностью покрыты тефлоновой изоляцией; избегать локальных коррозионных повреждений, вызванных высокотемпературным коррозионным паром в структурных зазорах.

4. Гибкие настраиваемые внутренние компоненты башни. Поддержка случайной насадки, структурированной насадки и многоступенчатых перераспределителей жидкости. Отрегулируйте конфигурацию внутренних устройств, чтобы сбалансировать эффективность разделения и реальную производственную мощность.

5. Хорошая совместимость для различных условий эксплуатации. Стабильная работа при атмосферном давлении и умеренное выпрямление при отрицательном давлении позволяет адаптировать разделение нескольких агрессивных смешанных компонентов по разнице температур кипения.

6. Совместимость всей системы. Единый стандарт антикоррозионного фланца HG20536, может легко стыковаться с ребойлером, реактором, приемным баком и конденсатором с фторопластовым покрытием для создания полного промышленного контура ректификации.

Полная таблица технических характеристик

Основные области применения

Ориентирован на сценарии непрерывного промышленного разделения больших объемов, поставляемые в парки тонкой химии, фторхимические заводы и заводы по переработке жидких отходов в Юго-Восточной Азии и на Ближнем Востоке:

1. Утилизация и регенерация агрессивных растворителей промышленных отходов.

2. Фторхимическая ректификация смешанных компонентов и сбор фракций.

3. Тонкая химическая непрерывная очистка сырья и разделение компонентов.

4. Экологический проект: отделение органических ингредиентов от агрессивных сточных вод.

5. Новая энергетическая очистка и переработка вспомогательных растворителей.

6. Переработка фракций нефтехимических коррозионных вспомогательных веществ.

Меры предосторожности при эксплуатации

1. Ограничение на паровую среду: только расплавленный щелочной металл и трифторид хлора разрушают футеровку из ПТФЭ; Перед запуском проверьте состав пара, избегайте длительной работы с неизвестными смешанными коррозионными парами.

2. Контроль изменения температуры: предотвращение резкого температурного шока. Скорость нагрева/охлаждения не должна превышать 12℃ в час, чтобы избежать термического напряжения, приводящего к локальному расслоению футеровки.

3. Предел вакуумной работы: не превышайте максимальную степень вакуума -0,08 МПа; чрезмерное отрицательное давление повысит риск отслоения подкладки.

4. Защита внутренних частей: предотвращает попадание твердых металлических фрагментов в корпус башни во время установки и капитального ремонта; острые твердые частицы поцарапают поверхность футеровки из ПТФЭ.

5. Предельная нагрузка: Не перегружайте штабелируемые внутренние устройства; строго соблюдать расчетную нагрузку опорного кольца башенной секции, не допускать повреждений футеровки от сдавливания.

6. Запрещенные модификации на месте: не сваривайте, не сверлите и не разрезайте корпус башни на месте. Любая реконструкция должна получить подтверждение от технического отдела Чжоянь.

Руководство по текущему техническому обслуживанию

1. Периодическая проверка футеровки: каждые 8–12 месяцев проводите сканирование всей стенки на утечку искры. Особое внимание уделяется фланцевым соединениям секций башни, положениям патрубков, подвергающимся многократной промывке паром.

2. Внутренняя очистка: остановите оборудование и полностью дайте ему остыть, прежде чем открывать люк. Используйте мягкие чистящие инструменты и совместимые внутренние части и внутреннюю стенку башни для промывки растворителем; Использование стальной проволочной щетки или жесткого скребка запрещено.

3. Обслуживание фланцевых уплотнений: ежеквартально проверяйте тефлоновые прокладки сегментированных соединительных фланцев. Своевременно заменяйте стареющие и деформированные прокладки, чтобы предотвратить утечку пара в местах соединений.

4. Капитальный ремонт внутренних частей башни: Снимите упаковку и перераспределитель для очистки во время ежегодного останова; удалить коксование и средние отложения, чтобы гарантировать эффективность массообмена.

5. Защита внешней оболочки: для ректификационной колонны, установленной на открытом воздухе, проверяйте состояние антикоррозийной краски каждые 2 года; ремонт отслаивающейся краски для защиты корпуса из углеродистой стали от атмосферной коррозии.

6. Управление запасными частями: резерв соответствующих прокладок из ПТФЭ и внутренних аксессуаров, защищенных футеровкой; обычные металлические запасные части не могут заменить соответствующие антикоррозийные компоненты.

Часто задаваемые вопросы

Вопрос 1: Может ли эта промышленная ректификационная колонна с тефлоновым покрытием работать в течение 24 часов непрерывной промышленной ректификации в течение длительного времени?

О: Да, эта башня оптимизирована для непрерывной работы в промышленном цикле и подходит для крупномасштабных проектов разделения растворителей на уровне парка.

Вопрос 2: Можем ли мы позже добавить или уменьшить секции башни, чтобы отрегулировать точность разделения?

A: Примите модульную сегментированную конструкцию. Новые секции башни могут быть увеличены или удалены на месте, чтобы отрегулировать эффективную высоту разделения в соответствии с модернизацией технологического процесса на более позднем этапе.

В3: Пригодна ли ректификационная колонна для разделения горячего пара фтора?

A: Он может работать с фторсодержащим паром после перехода на футеровку из ПТФЭ толщиной 4 мм; пожалуйста, заранее предоставьте состав пара для нашей технической оценки.

В4: На что следует обратить внимание при монтаже сегментированных секций башни на месте?

A: Строго защищайте поверхность облицовки фланца из ПТФЭ от царапин; используйте соответствующие прокладки из ПТФЭ, соблюдайте указанные требования к моменту затяжки болтов.

В5: Можете ли вы предоставить полное подходящее оборудование, включая ребойлер, футерованный реактор и приемный резервуар?

A: Единый стандарт антикоррозионных фланцев, обеспечивающий комплексную закупку полного комплекта производственной линии промышленной очистки.

В6: Какова официальная гарантия на промышленную ректификационную колонну?

A: Корпус из углеродистой стали, 10-летняя гарантия на конструкцию; 5-летняя гарантия на подкладку из ПТФЭ (исключая искусственные царапины, удары и повреждения в результате неправильной эксплуатации); Внутренние аксессуары башни. Гарантия 2 года.
