Химическая дистилляционная колонна с футеровкой из ПТФЭ

В отличие от реакторов и приемных резервуаров, используемых для реакции и промежуточной буферизации, химическая дистилляционная колонна с футеровкой из ПТФЭ представляет собой специальное оборудование для массообменного разделения. Он обеспечивает противоток пара и жидкости для фракционирования смешанных коррозионно-активных компонентов. Внешняя оболочка из углеродистой стали обеспечивает жесткость конструкции; Бесшовная внутренняя оболочка из ПТФЭ изолирует горячий коррозионный пар от металлической основы, предотвращая загрязнение ионами металлов и эрозию оболочки. Несколько внутренних конфигураций (структурированная/случайная насадка, распределители) могут быть подобраны для достижения различных целей разделения по чистоте. Он поставлялся во многие зарубежные проекты по переработке растворителей, фторхимической ректификации и очистке реагентов высокой чистоты.

Что такое химическая дистилляционная колонна с футеровкой из ПТФЭ?

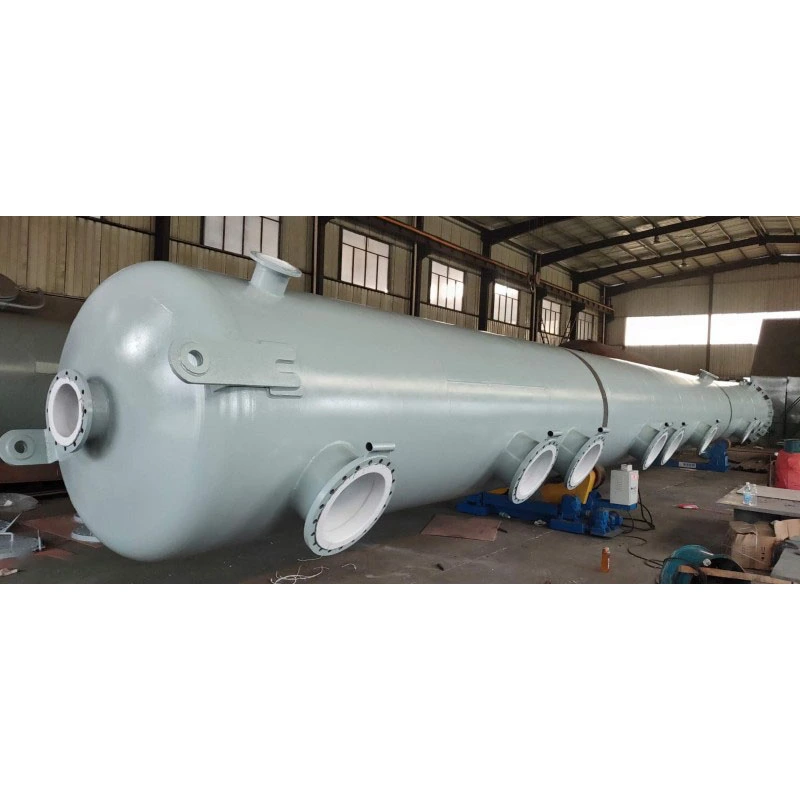

Химическая дистилляционная колонна с футеровкой из ПТФЭ представляет собой вертикальное сепарационное оборудование, работающее под давлением, в форме башни. Внешняя оболочка изготовлена ​​из углеродистой стали, предназначенной для сосудов под давлением; внутренняя стенка, патрубки и люк полностью покрыты вакуумно-ламинированной бесшовной облицовкой из ПТФЭ. Его основной функцией является дистилляция/ректификация: горячий смешанный пар поднимается вверх, в то время как сконденсированная жидкость течет вниз внутри внутренних частей башни, обеспечивая разделение компонентов посредством повторяющихся циклов испарения-конденсации. Данное оборудование не предназначено для перемешивания реакции или простого статического хранения. Основное внимание уделяется газожидкостным двухфазным условиям работы с агрессивным паром. Пользователи могут выбрать внутренние элементы упаковки или лотка в соответствии с требованиями разделения. Он может быть собран с реактором с футеровкой из ПТФЭ, приемным резервуаром и конденсаторами, образуя полный замкнутый технологический цикл ректификации.

Основные преимущества продукта

1. Футеровка с полным покрытием для защиты от коррозионного пара. Все поверхности, контактирующие с паром, включая стену башни, отверстия сопел и внутренние соединительные фланцы, имеют встроенную футеровку из ПТФЭ, противостоящую эрозии паров горячей кислоты, щелочи и фтора, решая проблему выхода из строя обычных металлических дистилляционных колонн, столкнувшихся с агрессивным паром.

2. Настраиваемые внутренние части башни для различных целей по чистоте. Поддержка структурированной насадки, случайной насадки и устройств перераспределения жидкости. Отрегулируйте конфигурацию внутренних устройств в соответствии с требованиями недорогого грубого разделения или высокоточной очистки мелких фракций.

3. Хорошая адаптация к вакууму для термочувствительных веществ. Вакуумная футеровка из ПТФЭ сохраняет целостность при длительной ректификации при отрицательном давлении, подходит для термолабильных коррозионных компонентов, которые нуждаются в вакуумной перегонке с низкой температурой кипения.

4. Гладкая внутренняя поверхность с низким содержанием остатков. Гладкая подкладка из ПТФЭ снижает адгезию среды, удобна для смены партий и внутренней очистки; снижает риск перекрестного загрязнения в цехах многопрофильного производства.

5. Модульная комбинированная конструкция башни и секций. Принять модульную конструкцию из сегментированных секций башни, удобную для транспортировки, сборки на месте и последующей замены внутренних компонентов на месте, что снижает общие расходы на техническое обслуживание.

6. Унифицированный стандартный фланцевый интерфейс. Внедряются антикоррозионные фланцы с полным покрытием HG20536, которые плавно стыкуются с реактором с футеровкой серии Zhuoyan, приемным резервуаром, трубопроводом и конденсатором для комплексной закупки всего комплекта.

Полная таблица технических характеристик

Рекомендации по выбору профессиональной модели

1. Сначала подтвердите цель разделения. Для обычного грубого извлечения растворителей: выберите недорогую конфигурацию случайной насадки. Для тонкохимического/фармацевтического фракционирования высокой чистоты: выберите высокоэффективную структурированную насадку и многоступенчатые перераспределители жидкости.

2. Выберите толщину футеровки в соответствии с составом пара. Обычный кислотно-щелочной пар: используйте стандартную футеровку из ПТФЭ толщиной 3 мм. Если среда содержит плавиковую кислоту/фторированный пар, установите утолщенную антифторидную футеровку толщиной 4 мм.

3. Напоминание о рабочих условиях в вакууме. Если требуется длительная перегонка в высоком вакууме, сообщите технической команде, чтобы она усилила аппарат для вакуумного ламинирования, чтобы избежать расслаивания футеровки.

4. Соответствующая модульная конструкция секций башни. Колонна увеличенной высоты имеет разделенную на сегменты конструкцию секций башни, удобную для транспортировки по дорогам и сборки на месте. Обеспечьте ограничение высоты растения для индивидуальной высоты сегмента.

5. Согласование всей технологической системы. Предоставьте чертеж параметров согласованного реактора, приемного резервуара и конденсатора. Наша команда оптимизирует положение сопла и размер фланца для реализации стыковки всего контура выпрямления без трансформации.

Часто задаваемые вопросы

Вопрос 1: Может ли эта химическая дистилляционная колонна с футеровкой из ПТФЭ стабильно работать при длительной вакуумной ректификации? Ответ: Да, футеровка из ПТФЭ с интегрированным вакуумом может стабильно работать при отрицательном давлении -0,09 МПа, что подходит для вакуумной дистилляции в термочувствительной коррозионной среде.

Вопрос 2: Могу ли я изменить различные внутренние компоненты башни в соответствии с различными требованиями к чистоте разделения? О: Да, модульная конструкция позволяет заменять компоненты набивки и перераспределителя для регулировки производительности сепарации без замены корпуса башни.

В3: Подходит ли эта дистилляционная колонна для ректификации, содержащей пары плавиковой кислоты? A: Его можно использовать после перехода на утолщенную антифторидную подкладку из ПТФЭ толщиной 4 мм; пожалуйста, сообщите нашей технической команде состав пара заранее.

Вопрос 4: Сверхвысокую башню нельзя транспортировать как единое целое. Как решить эту проблему? О: Мы применяем сегментированное модульное производство башенных секций, полную сборку на месте после доставки, адаптируя ограничение по высоте при транспортировке.

В5: Можете ли вы поставить одинаковые реактор с футеровкой из ПТФЭ и приемный резервуар в виде полного комплекта для ректификации? A: Единый стандарт фланцев, обеспечивающий комплексную закупку полного оборудования производственной линии по ректификации.

В6: Какова гарантия на дистилляционную колонну? О: на корпус из углеродистой стали предоставляется 10-летняя гарантия на конструкцию; Гарантия на подкладку из ПТФЭ 5 лет (исключая искусственные царапины и повреждения в результате неправильной эксплуатации).
